信号发生器设计之正弦信号产生电路

录入:edatop.com    点击:
信号发生器的设计需要涉及哪些电路设计呢?

凡是产生测试信号的仪器,统称为信号源信号发生器振荡电路也称为信号发生器,它用于产生被测电路所需特定参数的电测试信号。在设计信号发生器时我们需要通过一系列的电路设计,首先我们介绍正弦信号产生电路

正弦信号产生电路

文氏电桥振荡器是最经典的正弦信号产生器,其优点是:不仅振荡较稳定,波形良好,而且振荡频率在较宽的范围内能方便地连续调节。将RC串并联选频网络和放大器结合起来即可构成RC振荡电路,放大器件可采用集成运算放大器。RC串并联选频网络接在运算放大器的输出端和同相输入端之间,构成正反馈,接在运算放大器的输出端和反相输入端之间的电阻,构成负反馈。正反馈电路和负反馈电路构成一文氏电桥电桥。

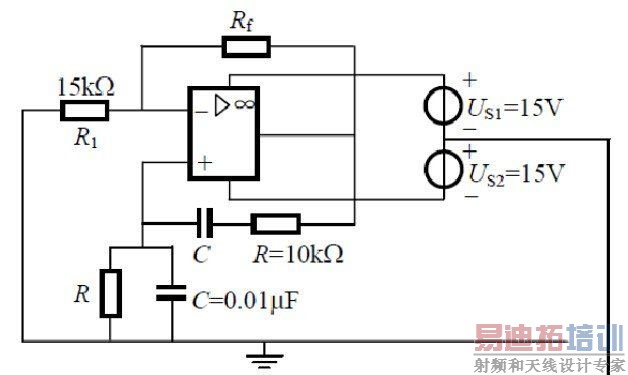

由文桥选频电路和放大器组成正弦波发生器电路原理
