LabVIEW移位寄存器

录入：edatop.com 点击：

移位寄存器可以将数据从一个循环周期传递到另外一个周期。在程序设计中，经常要用到它．创建一个移位寄存器的方法是，用鼠标右键单击循环的左边或者右边，在快捷菜单中选择AddShiftRegister。如右图所示。

移位寄存器在流程图上用在循环边框上相应的一对端子来表示。右边的端子中存储了一个周期完成后的数据，这些数据在这个周期完成之后将被转移到左边的端子，赋给下一个周期。移位寄存器可以转移各种类型的数据－－数值、布尔数、数组、字符串等等。它会自动适应与它连接的第一个对象的数据类型。下图表示了它的工作过程．

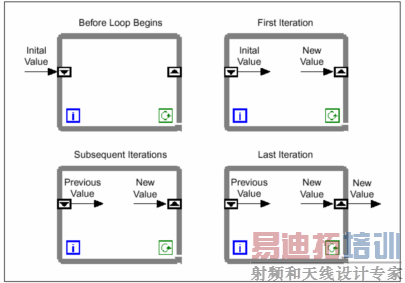

图２－３　ShiftRegister的工作过程

可以令移位寄存器记忆前面的多个周期的数值。这个功能对于计算数据均值非常有用。还可以创建其他的端子访问先前的周期的数据，方法是用鼠标右键单击左边或者右边的端子，在快捷菜单中选择AddElement。例如，如果某个移位寄存器左边的端口含有三个元素，那么就可以访问前三个周期的数据。
