LabVIEW使用三种 表模式

录入:edatop.com    点击:
目的:查看VI分别在三种模式下执行时图表的显示。

练习三:

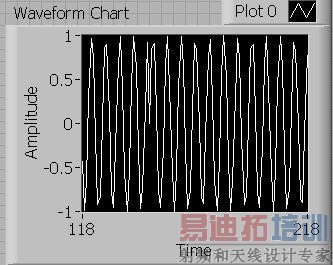

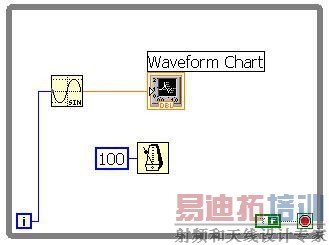

建立前面板及流程图如下

步骤:

1.在前面板放置chart(Controls>>AllControls>>Graph>>Waveformchart)控件

2.在后面板放置Sine函数(Functions>>AllFunctions>>Numberic>>

Trigonometric>>sine)及WaitUntilNextmsMultiple函数(Functions>>AllFunctions>>Time&Dialog>>WaitUntilNextmsMultiple)并在左端子建立常数如100。最后放置while循环

该程序中利用一个while循环产生连续的sin(i)函数值,并及时地在chart图表上显示出来,现在前面板上的chart是一个strip,这是一个坐标式显示器,与纸带式图表记录器相似。每接受一个新数据,新数据就将显示在右侧,而原有数据移动到左侧

3.用鼠标选中chart,点击右键,可在快速菜单中选择Advanced»UpdateMode子菜单。可以选择更换其他两种更新模式。

示波器模式是一个返回式的显示器,与示波器类似。每接受一个新数据时,它就把新数据绘制在原有数据的右侧。当数据曲线到达显示区的右边缘时,VI会删除全部图形,从左边缘重新开始绘制曲线。示波器模式显然要快于条状图模式,因为它不会因为滚动产生溢出。

扫描模式更接近于示波器模式,但是当数据曲线到达显示区的右边时,不会变成空白,而是会出现一个移动的垂线,标记新数据的开始,并当VI添加新数据时穿过整个显示区。
