LabVIEW子VI的建立及调用
录入:edatop.com 点击:
步骤如下:
1. 打开一个NEW VI
2. 在前面板中放置一个Number control 控件(数据输入控件)和一个Number Indicator控件(数据显示),都在All controls>>numberic模板下并把标签分别改为 X 和 X^6,如下图:

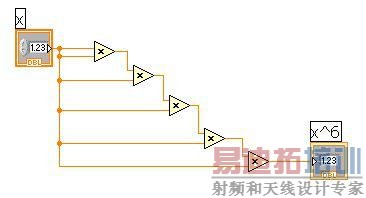

1. 后面板程序图如下图连接,这是一个计算X 的6次方程序
1. 在前面板中,用鼠标右键单击窗口右上角的图标,在快捷菜单中选择 Edit Icon….,也可以双击图标激活图标编辑器。注意只能在前面板中编辑图标和联接器。
2. 删除默认图标。使用Select Tool(矩形框),单击并拖动想要删除的部分,按下。也可以通过双击工具框中的阴影矩形删除图标。
3. 用 Text Tool(文本工具) 创建文本(写好后可以用方向键移动文字在图标中的位置)。得到图标将如下图所示。
1. 单击OK,关闭编辑器。新创建的图标就显示在屏幕右上角的图标窗口中。
2. 用鼠标右键单击前面板中的图标窗口,在快捷菜单中选择Show Connector,设置联接器端子连接模式。在默认情况下,LabVIEW 会根据前面板中的控制对象和显示对象的数目确定联接器的端子连接模式。因为前面板中有两个对象,所以联接器有两个端子,如右图所示。用鼠标右键单击联接器窗口,在快捷菜单中选择Rotate 90 Degrees(旋转90度),注意联接器窗口的变化,如右图所示。
3. 端子连接到X和X^6:
a. 点击联接器左部端子。光标自动变成连线工具,同时端子变成黑色。
b. 单击X控件对象。一个移动的虚线框把它包围起来,选中的端子的颜色变为与控制/显示对象的数据类型一致的颜色。
如果单击前面板中的任何空白区域以后,虚线消失,选中的端子变暗,这表示您已经成功地把显示对象和上部端子连接起来。如果端子是白色,则表示没有连接成功。c. 重复步骤a 和 b,把右部的端子和X^6连接起来。
a. 用鼠标右键单击联接器,在快捷菜单中选择Show Icon.
4. 选择File»Save ,保存该 VI,保存名为X^6。这样这个 VI 就完成了,并也可以作为子 VI被其他的VI调用。子VI 的图标在主 VI 的流程图中代表它。
5. 调用子VI。新建一个New VI
6. 在前面板中放置一个Number control 控件和一个Number Indicator控件,并把标签分别改为 X 和 X^6,如下图
1. 单击OK,关闭编辑器。新创建的图标就显示在屏幕右上角的图标窗口中。
2. 用鼠标右键单击前面板中的图标窗口,在快捷菜单中选择Show Connector,设置联接器端子连接模式。在默认情况下,LabVIEW 会根据前面板中的控制对象和显示对象的数目确定联接器的端子连接模式。因为前面板中有两个对象,所以联接器有两个端子,如右图所示。用鼠标右键单击联接器窗口,在快捷菜单中选择Rotate 90 Degrees(旋转90度),注意联接器窗口的变化,如右图所示。
1. 端子连接到X和X^6:
a. 点击联接器左部端子。光标自动变成连线工具,同时端子变成黑色。
b. 单击X控件对象。一个移动的虚线框把它包围起来,选中的端子的颜色变为与控制/显示对象的数据类型一致的颜色。
如果单击前面板中的任何空白区域以后,虚线消失,选中的端子变暗,这表示您已经成功地把显示对象和上部端子连接起来。如果端子是白色,则表示没有连接成功。c. 重复步骤a 和 b,把右部的端子和X^6连接起来。
a. 用鼠标右键单击联接器,在快捷菜单中选择Show Icon.
2. 选择File»Save ,保存该 VI,保存名为X^6。这样这个 VI 就完成了,并也可以作为子 VI被其他的VI调用。子VI 的图标在主 VI 的流程图中代表它。
3. 调用子VI。新建一个New VI
4. 在前面板中放置一个Number control 控件和一个Number Indicator控件,并把标签分别改为 X 和 X^6,如下图
1. 后面板操作。在Functions>>All Functions>>Select a VI ,选中并打开刚才保存的VI,并连接好线如下图:
