Labview实现脉波调制( PAM )

录入:edatop.com    点击:
根据定义为脉冲振幅调制

生成一个正弦信号,得到其幅值输入给一个方波信号的幅值
这个等价于一个方波信号和一个正弦信号相乘
得到的PAM信号通过观察其频率可以发现比原来的余弦信号多了很多个峰
使用低通滤波器只保留最低的那个峰则可以恢复波形

实现效果

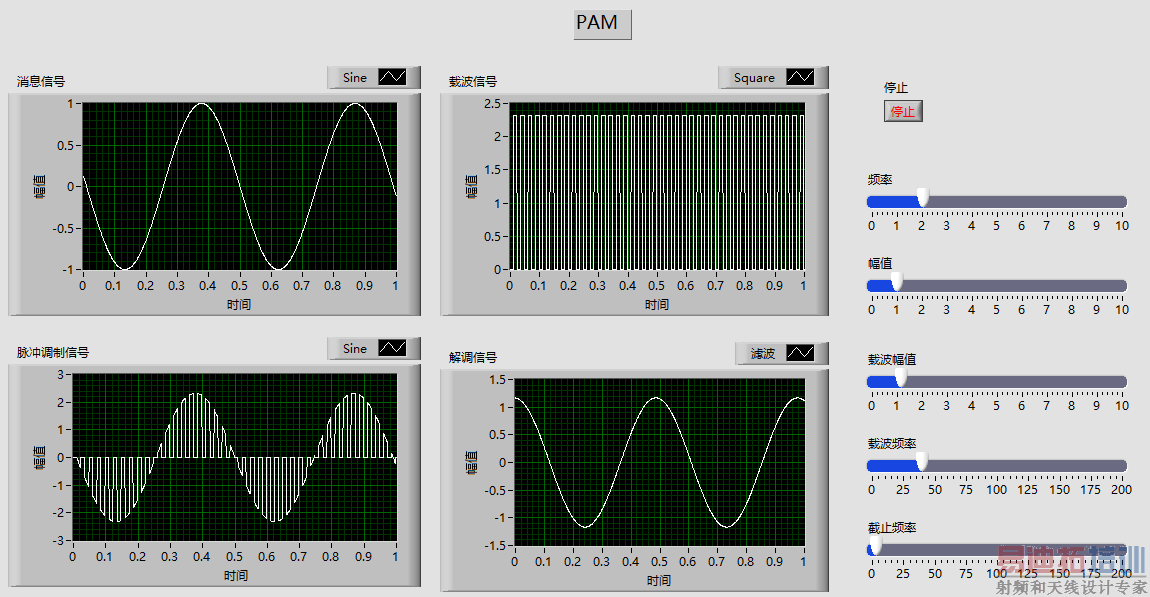

运行效果图

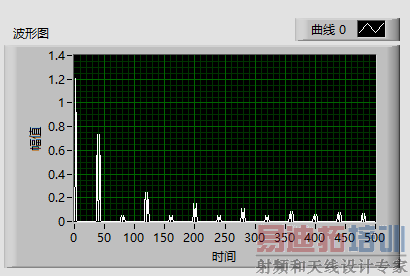

脉冲调制信号的频域

由于正弦信号的信息在方波信号中,观察其频谱可得,除了最低频的是正弦信号原本的频率,其余为方波信号在此频率上是增加,因此只有最低频是正弦信号的频率,使用低通滤波器则可以得到正弦信号的信息,从而恢复波形。

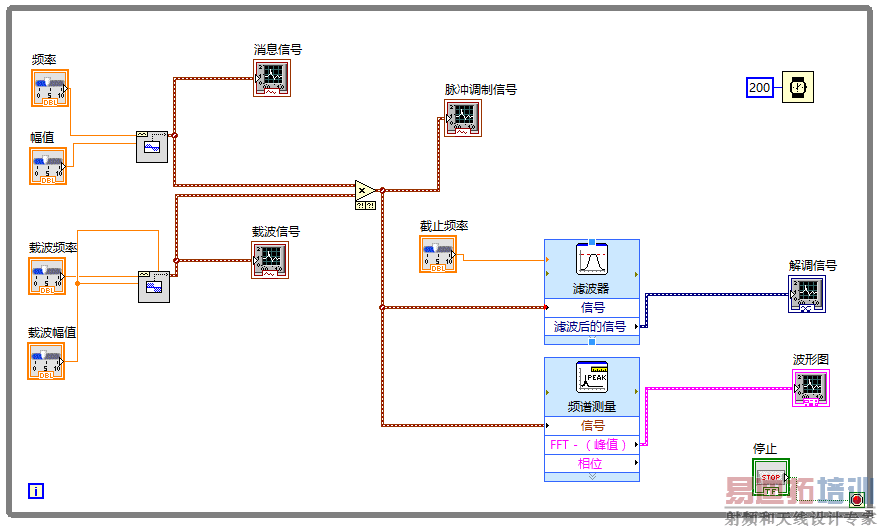

后端实现
