Labview实现单边带信号调制(SSB)[移相法]

录入:edatop.com    点击:
时域上的表达式为

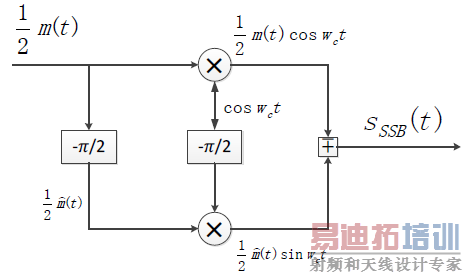

调制器模型为

这个实验中需要相位偏移比较多,因为一共用了四个信号仿真器,一个是无偏移的调制信号,一个是偏移的调制信号,一个是无偏移的载波信号,一个是偏移的载波信号。然后根据调制器模型进行相应的操作。
最后的输出为载波信号的时域图像,结果信号的单边带调制下边带的频域图像,结果信号的单边带调制的上边带的频域图像。

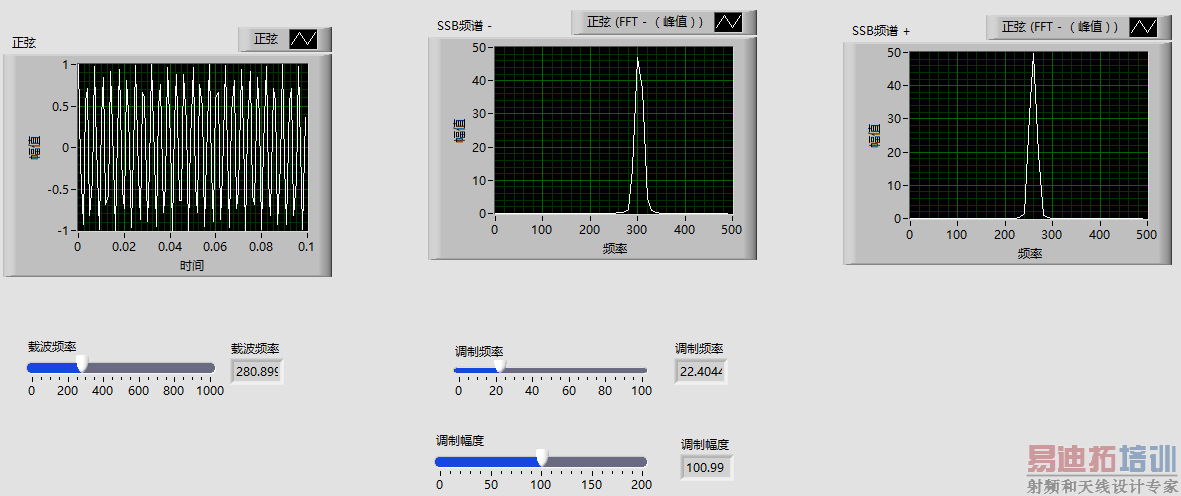

实现效果

载波频率为280的大小,以280为中界的原正弦信号为两个双峰,经过了移相法得到两个单峰。

后端实现
