Labview实现幅度信号调制(AM)

录入:edatop.com    点击:
时域上的表达式:

其中,m(t)是交流信号分量,均值为0,需要被调制的信号,此处选择一个正弦信号,正好满足要求。
A0是一个直流分量,表示叠加的直流分量,用加法器可直接叠加在被调制信号上。
载波信号根据题目要求为余弦信号,在labview中用正弦信号仿真器相位偏移90度得到余弦信号。

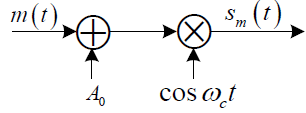

接着根据下面的调制器模型

得到Sm(t)信号。结果输出载波信号的时域图像和频域图像,Sm(t)的时域图像和频域图像。

实现效果

被调制信号原本为余弦信号,经过直流分量的叠加,均值为30。对应的频谱为双峰,经过载波信号的调制,从频谱图中可以看出,频谱偏移了正好是载波频率的大小。

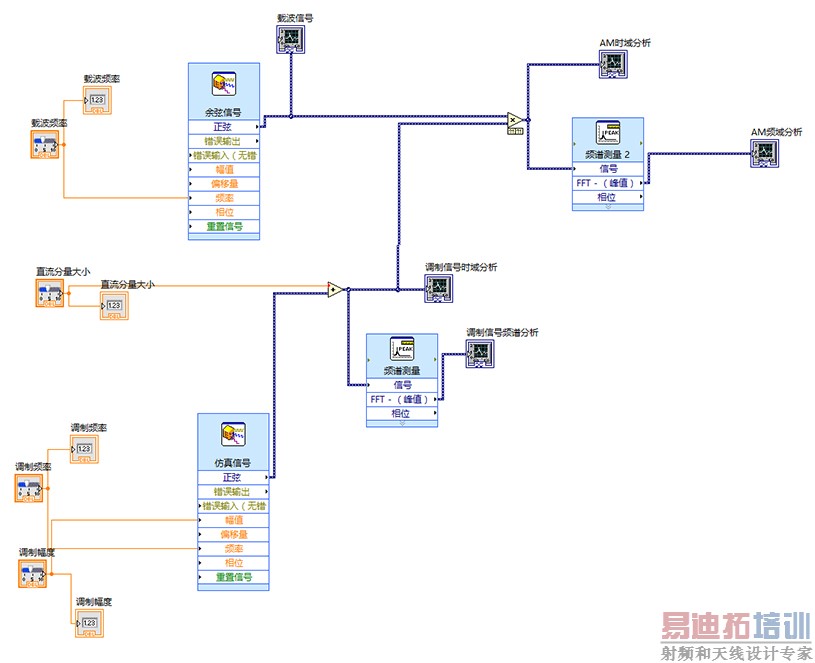

后端实现
