浅析频带边缘测试
以GSM频段为例,据FCC part22&24与IC (RSS-132/133)的要求,GSM128信道(频率824.2MHz)1MHz往左杂波信号不能超过-13dBm,GSM251信道(频率 848.8MHz)1MHz往右杂波信号同样不能超过-13dBm。这种要求是防止边缘杂波信号过大,干扰其他设备正常使用。另外band edge 与out spectrum不一样,因为out spectrum是要求每一个信道左右两边的Mark点(平均以后的Mark点)都必须在同一限值之下。

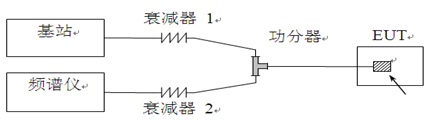

按照图1进行连接,然后按照如下截图设置进行操作(测试仪器:频谱仪E4447A、基站E5515C、功分器1502A、衰减器)
图1
首先,进行线路路径校准,将损耗记录下来,测试时在仪器当中加入补偿值。
(1)设置RBW=1% emission band,VBW≥RBW。那么以GSM850为例,GSM的emission band为200kHz,所以RBW设置为2 kHz,那么VBW为2 kHz或更大。
(2)设置FREQUENCY 从823.1MHz到 824.1MHz,848.9MHz到849.9MHz
(3)设置SWEEP TIME=AUTO。
(4)待EUT与基站正常通信并将EUT发射功率调到最大,也就是基站最大的功率等级。

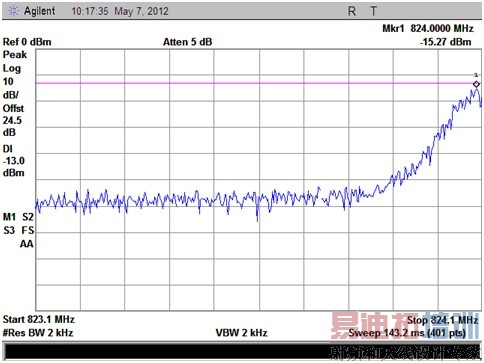

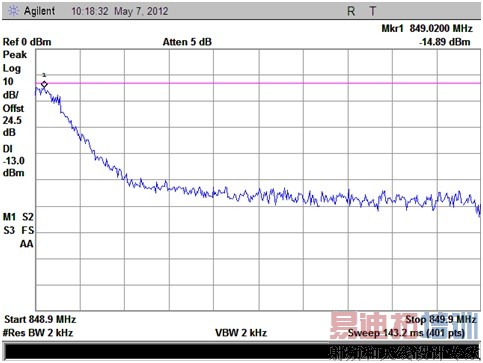

在频谱仪中点击MAX HOLD选件使信号稳定下来,这个时候取最大点,读取这一点的数值并保存如图2所示。

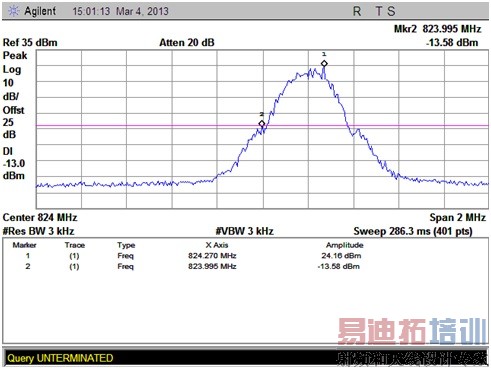

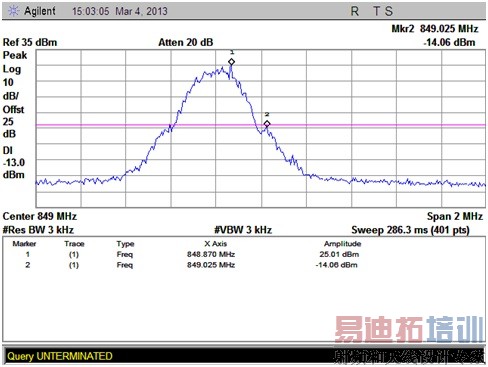

但是FCC的标准每一年都在更新,下面测试方法是更新后的测试,我们也可以从结果中看出两种测试的不同(图3为更新的结果)。
图3
测试方法如下:
(1)设置RBW=1% emission band,VBW≥RBW。那么以GSM850为例,GSM的 11emission band为200kHz。
(2)设置FREQUENCY 从823MHz到 826MHz,848.9MHz到850MHz
(3)设置SWEEP TIME=AUTO。
(4)进入Amplitude菜单点击第二页当中的offset选件,然后加入线路路径的损耗。
(5)待EUT与基站正常通信并将EUT发射功率调到最大,也就是基站最大的功率等级
(6)在频谱仪中点击MAX HOLD选件使信号稳定下来,这个时候取最大点,读取这一最大点的值。
图3这种测试方法是为了更清楚的看到频带左右最大点,以及让人清楚的看到这是在发射过程中测试的数据。
