民用对讲机FCC认证中RF测试解读

录入:edatop.com    点击:
FCC针对对讲机的标准主要有CFR47 Part15B、Part90和Part95。其中Part15B主要是EMC测试内容,Part90主要是专业对讲机的RF测试内容,Part95是民用对讲机的RF测试内容,本章主要针对民用对讲机的FCC认证RF测试项进行解析。

1 §2.1046,§95.639(d)RF Output Power射频输出功率
1.1测试限值:对讲机有效辐射功率(ERP)不超过0.5W

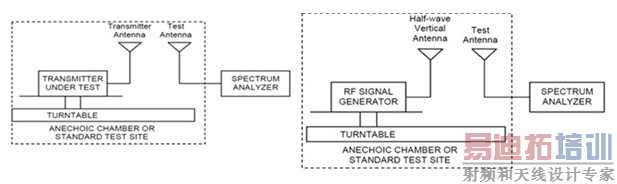

1.2测试布置图:

2 §2.1047 and §95.637(a)Modulation Characteristics调制特性
2.1 Frequency deviation频率偏移
2.1.1测试限值:调节输入EUT麦克输入的最大声压值,最大频率偏移不超过±5KHz

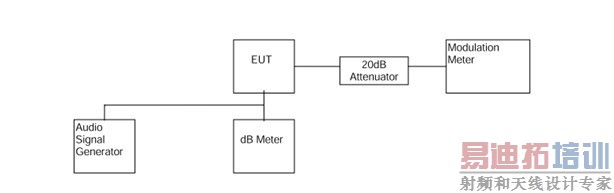

2.1.2测试布置图:

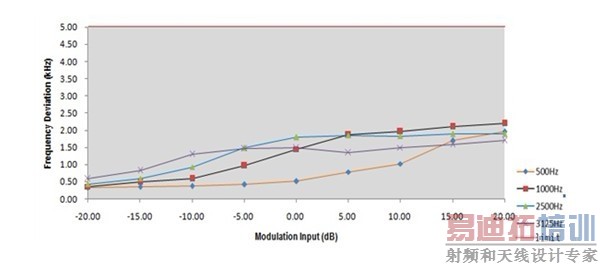

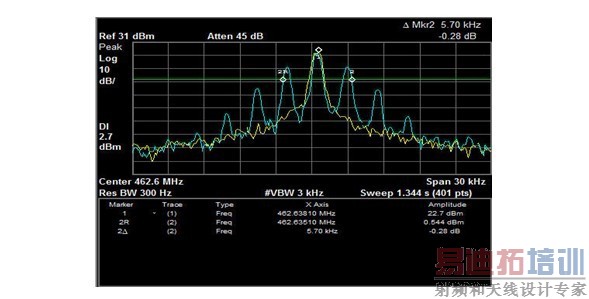

2.1.3测试案例展示:

2.2 Modulation Frequency Response调制频率响应
2.2.1测试限值:固定声压值的音频信号输入EUT的麦克,改变频率为100Hz-5KHz音频信号,最大频率偏移值不超过2.5KHz
2.2.2测试布置图:参考2.1.2布置图

2.3 Audio Low Pass Filter Response音频低通滤波器响应

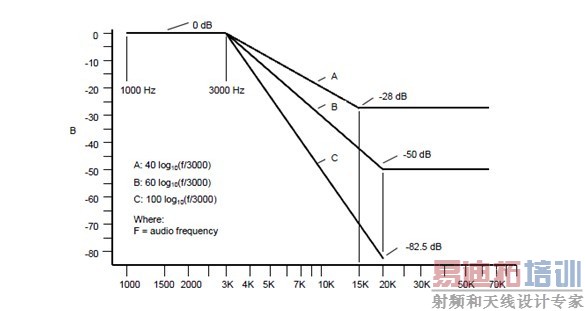

2.3.1测试限值:工作频率在406MHz~512MHz之间,信道间隔为25 KHz时,需满足曲线B

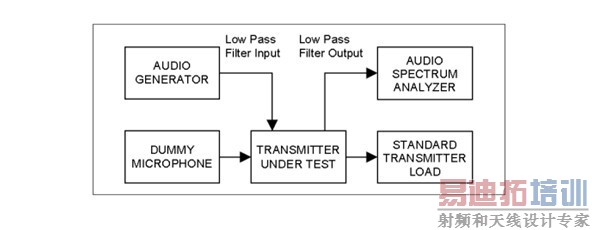

2.3.2测试布置图:

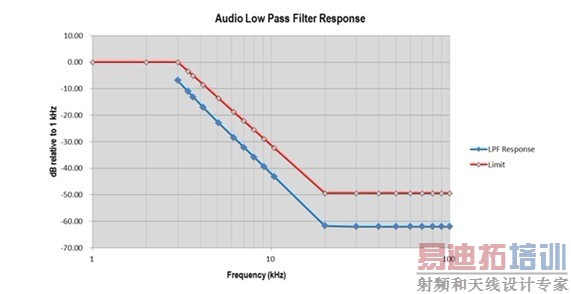

2.3.3测试案例展示:

3 §95.633(c)Occupied Bandwidth And Emission Mask占用带宽与发射罩波
3.1 Occupied Bandwidth占用带宽
3.1.1测试限值:EUT发射类型为F3E ,F2D的标称带宽外12.5KHz,发射类型为F1D, G1D, F3E,G3E的标称带宽外20KHz
3.1.2测试布置图:参考2.1.2布置图
3.1.3测试案例展示:

3.2 Emission Mask发射罩波
3.2.1测试限值:
远离授权带宽的50%-100%的频率范围内,其幅度值应该小于发射频点幅度值25dB
远离授权带宽的100%-250%的频率范围内,其幅度值应该小于发射频点幅度值35dB
远离授权带宽的250%以外频率范围内,其幅度值应该小于发射频点幅度值3+10log(Transmit Power)dB
3.2.2测试布置图:参考2.1.2布置图

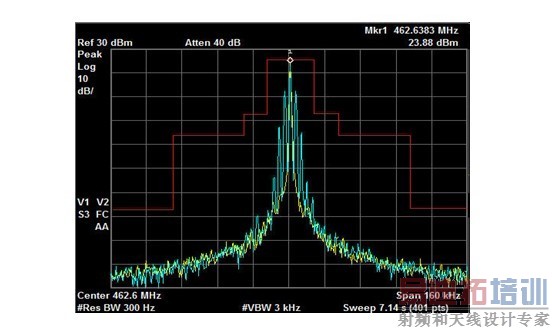

3.2.3测试案例展示:

4 §95.635(b7)Spurious Emission辐射杂散
4.1测试限值:辐射杂散值相对于传导功率值至少大于43+10log(Transmit Power)dB

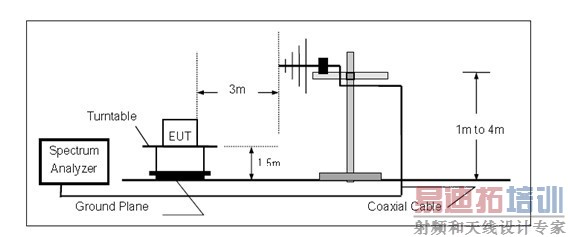

4.2测试布置图:

5 §95.627Frequency Stability频率稳定度
5.1测试限值:在正常状态以及极限条件下,EUT的频率公差小于0.00025%

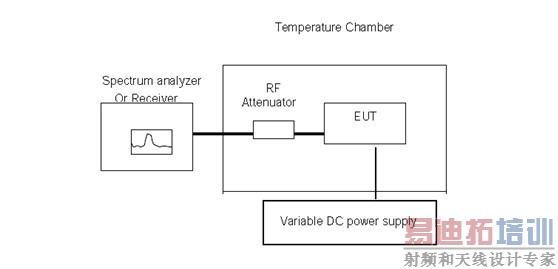

5.2测试布置图:

以上是民用对讲机FCC认证中常见的RF测试项目。摩尔实验室(MORLAB)在国内实验室中拥有最广泛的国际认可资质,可以协助客户完成对讲机的FCC、CE、TELEC、C-Tick、ICASA等各国认证要求,并帮助客户的产品顺利的进入全球市场
