EN60268-7头戴式受话器及耳机测试简介
录入：edatop.com 点击：
头戴式受话器及耳机是电声转换器件，属于个人音响。现实的生活中，到处都可以看到耳机的身影。在家中、在室外等等，都少不了耳机。耳机从发明到现在，也随着人们科技的进步在不断的发展着，对其性能以及对人体的安全要求很高。
成都摩尔实验室（MORLAB）能根据EN60268-7、IEC268-7标准要求针对头戴式受话器及耳机的主要相关性能进行测试分析，成都摩尔实验室具备测试的标准条件，以及相关的测试能力，可以完成静电式、压电式、驻极体式及无绳式头戴受话器测试。
其主要测试项目如下：
1. 阻抗/频率特性；
2. 输入电压：极限值、特性电压、保护装置；
3. 输入功率；
4. 声压；
5. 频率响应；
6. 振幅非线性：谐波失真、调制失真、差频失真；
7. 不需要的声波辐射；
8. 声衰减；
注释：
不需要的声波辐射： 把额定电压和额定频率范围的正弦音频信号，通串联的额定阻抗输入到受话器，此时，受话器正常声音输出的反方向轴上，距受话器0.1米处的自由场中所产生的声压级别。
声衰减：由受话器产生的外声场其衰减可表示为频率的函数，以分贝为单位。则该函数为受话器及耳机的声衰减。

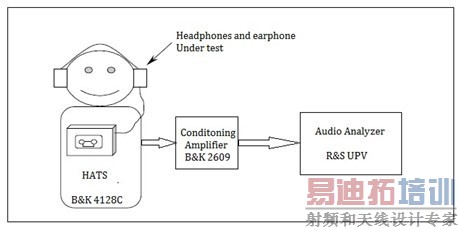

测试连接框图如下：

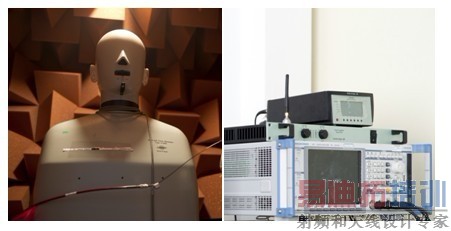

主要使用的仪器设备有仿真耳、传声器、UPV音频分析仪、仿真人头等如下图：
根据测试框图设置UPV的扫频范围为20Hz到20KHz，测试结果的频率响应曲线，参考与1KHz的电平值得出其左右耳频率响应曲线如下图：

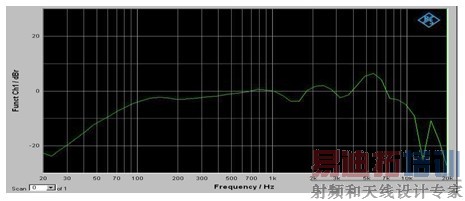

左耳的频率响应曲线如下图：

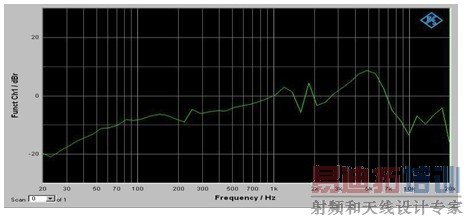

右耳的频率响应曲线如下图：
