手机中FM调频性能测试方法简介

录入：edatop.com 点击：

手机已经成为人们非常重要的通讯工具，相应手机整合的功能也愈来愈多。目前市面上的手机基本上都支持FM收音机功能，而FM收音机性能则主要是通过接收灵敏度、接收频带宽度、解调输出信噪比、解调输出失真度、接收解调输出幅度等指标来给予衡量，摩尔实验室（MORLAB）特撰此文就FM测试中的几个主要指标的测试方法做个简要介绍：

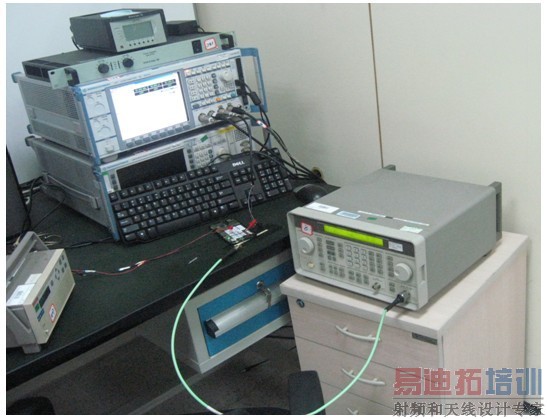

一、测试布置图与使用仪器

测试过程中所要用的仪器：
1，FM信号发生器（HP 8648B）
2，音频分析仪（R&S UPV）
另外，在测试灵敏度的时候为了减小外界的干扰，使结果更准确，应尽可能在屏蔽室里测试其灵敏度。
二、测试基本设置
信号源连接到手机FM收音机的射频输入端口，音频分析仪连接到手机的音频输出端口，注意屏蔽外界信号的干扰，调节手机音量至最大。
信号源频率设置为收音机的工作频率，这里为了方便说明我们选择了6个频点给予测试
信号源FM调制，调制信号为1KHz，频偏22.5KHz，滤波器设置高通22Hz，低通22KHz。
三、测试步骤
1、接收灵敏度
灵敏度相对于FM性能指标来说是很重要的一项，因此为了使测试更加准确，灵敏度的测试应尽量选择在屏蔽室里测试，以减小外界的干扰。
●选择音频分析仪THD+N/SINAD模式，测SINAD选项，然后调整信号发生器的输出电平，当SINAD的值为26dB的时候，此时RF的输出幅度即是接收灵敏度。
●调整信号发生器发射频率与手机工作频率，再重复上一步，既可得到对应频点的灵敏度值，在调整频率的过程中一定要确保信号发生器的发射频率与手机工作频率保持一致。

	频率（MHz）
	88	92	98	100	105	107
灵敏度（dBm）	-102.9	-103.1	-102.6	-102.5	-103.5	-102.7

灵敏度在什么范围内才算合格并没有统一的标准，而是相应的设计厂商根据自身的能力确定一个设计合格标准，比如<-102dBm或者<-105dBm等。相对来说值越低灵敏度越高。
2、解调输出信噪比
●选择音频分析仪THD+N/SINAD模式，测SINAD选项，然后调整信号发生器的输出电平为-50dBm，此时通过音频分析仪读出来的SINAD值即为输出信噪比。
●调整信号发生器发射频率与手机工作频率，再重复上一步，既可得到对应频点的信噪比值，在调整频率的过程中一定要确保信号发生器的发射频率与手机工作频率保持一致。

	频率（MHz）
	88	92	98	100	105	107
信噪比（dB）	52.735	51.962	52.762	51.389	52.374	53.962

与灵敏度一样，信噪比也没有统一的标准，只有厂商自己的设计合格标准。信噪比可以简单的理解为信号与噪声的比值，所以信噪比的值越高，其产品的性能相对较好。现阶段信噪比>48dB就算是性能比较好的产品。
3、解调输出幅度
●选择音频分析仪中测RMS功能，即可测出相应频点的输出电压值，为其输出幅度值。
●调整信号发生器发射频率与手机工作频率，再重复上一步，既可得到对应频点的输出幅度值，在调整频率的过程中一定要确保信号发生器的发射频率与手机工作频率保持一致。

	频率（MHz）
	88	92	98	100	105	107
输出电压（mV）	171.27	174.73	171.06	177.93	170.91	178.16

4、解调输出失真度
●选择音频分析仪中THD模式，测All di的选项，调整信号发生器的频偏为75KHz，信号发生器的发射电平为-50dBm，即可读出THD值。
●调整信号发生器发射频率与手机工作频率，再重复上一步，既可得到对应频点的失真度值，在调整频率的过程中一定要确保信号发生器的发射频率与手机工作频率保持一致。

	频率（MHz）
	88	92	98	100	105	107
失真度（%）	0.0611	0.0621	0.0598	0.0601	0.0615	0.0622

THD为后级音频电路所产生，准确的说应该是1KHz在音频电路放大时所产生的谐波失真。对于失真度一般认可<=1%。
5、接收频带宽度

●接收频带宽度是是由灵敏度的合格标准所决定的。以这次测试为例，如果设定灵敏度标准为<-102dBm，那么再测试87MHz、108MHz灵敏度看是也是<-102dBm，如果是则此产品的接收频带宽度就是87MHz~108MHz。
●测试接收频带宽度，为了使测试更准确应尽量每个频点都测试其灵敏度，而且步进尽量小，如50KHz、100KHz等。
