5.8GHz无线产品认证中常见的射频测试项目

录入:edatop.com    点击:
5.8GHz频段是一个比2.4GHZ频率更高、开放的ISM频段,最近几年开始进入产品研发领域,它遵从于802.11a、FCC Part 15、 ETSI EN 301 489、ETSI EN 301 893、EN 50385、EN 60950等国际标准,也是目前是有望代替2.4Ghz无线技术的技术之一。因此摩尔实验室(MORLAB)特撰此文针对常见的射频测试做一个简要说明。以常见的CE认证为例,5.8G产品可能涉及的典型测试要求有射频要求,EMC要求,安全要求等,其中常见的射频测试项目如下:

1 Carrier frequencies-中心频点测试

测试5.8Ghz的载频频点

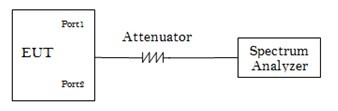

测试框图:如下图1


图1

测试限值:实际测试值与制造商标称的中心频点值相比,余量在±20ppm以内。

2 Nominal Channel Bandwidth and Occupied Channel Bandwidth-标称带宽和占用带宽测试

占用带宽即通信产品的整个信道发射出来的能量(功率)所占用的宽度。

测试框图:见图1

测试限值:占用带宽相对于标称带宽的80%到100%之间。

3 RF output power, Transmit Power Control (TPC) and power density-射频输出功率和功率密度

测试框图:见图1

测试限值:

测试案例展示:

4 Transmitter unwanted emissions outside the 5 GHz RLAN bands-发射模式下的带外杂散

测试框图:

发射模式下的传导杂散测试框图如下图2


图2

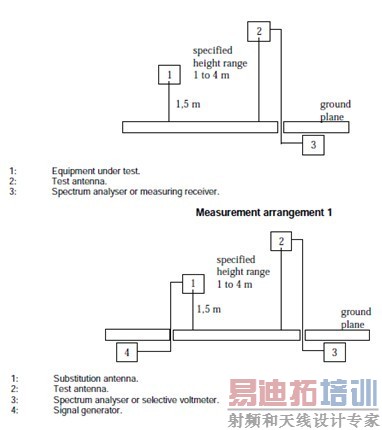

发射模式下的辐射杂散测试框图如下图3


图3

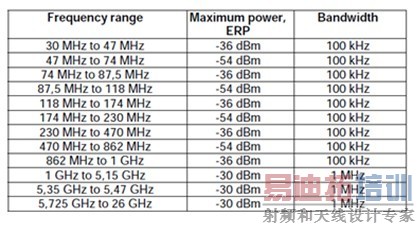

测试限值:

5 Transmitter unwanted emissions within the 5 GHz RLAN bands-发射模式下的带内杂散

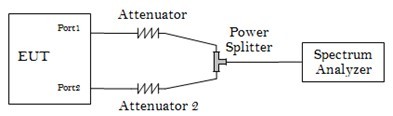

测试框图:见下图4


图4

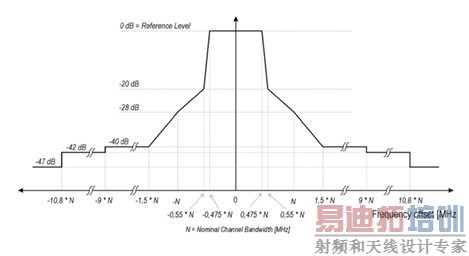

测试限值:

测试案例展示:在中心频点为5190MHz,产品在发射模式下杂散发射如下图:

6 Receiver spurious emissions-接收模式下的辐射杂散

产品在接收模式下的辐射杂散,其辐射杂散不能超出下面的测试限值。

测试限值:

以上就是5.8G产品CE认证中常家射频测试项的主要内容。
