浅析占用带宽测试

录入:edatop.com    点击:
无线通信产品的占用带宽是指:通信产品的整个信道发射出来的能量(功率)所占用的宽度。针对无线通信产品来说,其的占用带宽是确定的,不能超过其确定的带宽范围,也就是不能占用其他通信产品的频谱资源。一般来说如果占用的宽度过大,会导致自身信道功率超标,占用宽度不够信道功率就会过小,从而实现不了产品的通信功能。

而占用带宽的测试又分为两种:一是20dB Bandwidth(20dB占用带宽),另外一种是99% Occupied Bandwidth。

在测试与写报告的时候,很多人都习惯于把20dB Bandwidth与99%占用带宽混淆,其实这两个测试项不是同一概念,测试方法也不一样。

根据美国标准FCC Part15C中的规定20dB占用带宽是指:peak值(最大功率值)降20dB后的占用宽度是多少(这个测试项仅限于短距离传输产品)。另外当占用带宽大于载频间隔的时候功率的限值是0.125W(20.96dBm),当占用带宽小于载频间隔的时候功率的限值1W(30dBm),所以在测试20dB的时候一定要注意peak点。


图1:蓝牙产品的20dB占用带宽测试结果

具体测试流程如下:

1,首先我们必须在屏蔽室中搭建测试系统,所用到的测试设备包括了频谱仪基站(BS)、功分器(将功率衰减大的一端接到频谱仪器上)如图2。

图2:测试系统框图

2,将被测EUT进入测试模式,使得EUT跟基站进行通信,如果通信不畅必须检查测试线路与射频接口。

3,进入频谱仪的frequency center选件中设置要测试的中心频率,然后进入BW选件中设置RBW与VBW,最后设置SPAN的宽度与测试线路的补偿值。

4,当信号出来的时候peak检波找到最大点Mark1,然后在此基础上减去20dBm算得一个值,将这个值在频谱仪中画出来,如图一的解释(红线就是算出来的值)。

5,进入频谱仪display选件中选择line填下所算出的结果,然后图形在上升与下降边缘各取交叉点Mark2与△Mark2(Mark2与△Mark2的宽度就是20dB占用带宽)

但99%占用带宽就不同,它所测的是最大占用宽度,也就是整个信道的最大占用宽度,那么这个测试项是Part 22&24中所规定的。

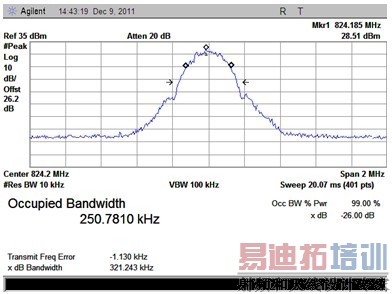

图3: GSM通信产品99%占用带宽的测试结果

测试流程如下:

1.我门测试的时候同样要在屏蔽室中搭建测试环境(如图2),唯一不同的就是BS不同,测试的时候一定要注意基站的设置,必须要使EUT功率是最大发射,所以BS的等级一定是最大的。

2.将EUT与基站通信,然后设置频谱仪进入frequency center选项设置要测的中心频率,同时设置测试线路的补偿值,最后进入SPAN选项设置宽度。

3.当频谱仪有频率跳动的时候进入measure选项,在当前界面我门会看到Occupied band选项,进入这个选项内选择measure setup选项。

4.在measure setup选项中进入下一个界面找到99%Occupied选项,这个测试项就是最大占用带宽的测试。

5.频谱仪中进入Trace选项,然后max hold标出最大点,记录下占用的宽度值。

以上的两个测试项的操作步骤可以完全解释这两个测试的不同,单从结果上看我们也可以看出差异,所以20db占用带宽与99%占用带宽是不能作为同一个测试项出现在报告中,也不能用其中一种方法来替代另外一种测试。

在这里我们只是针对射频的占用带宽测试做了简单介绍。
