浅析模拟对讲机CE认证中的EMC测试

录入:edatop.com    点击:
对讲机类的产品如需销售的欧盟的市场,则必须要求通过CE认证,主要的测试内容包含RF(射频),EMC(电磁兼容),Safety(安规),以及部分频段产品会涉及到SAR(比吸收率)的测试,此前已对此类产品的射频部分的测试项目进行详细的解读,本文将主要介绍电磁兼容部分的测试项目,目前市面上常见的模拟对讲机一般都是采用FM调制方式,工作频率在100多兆赫兹和400多兆赫兹,最大功率大致为5W。

模拟对讲机CE认证中的EMC测试采用EN 301489-5标准,主要分为两大类测试。

1. EMI 电磁骚扰

1.1 Radiated emission辐射骚扰

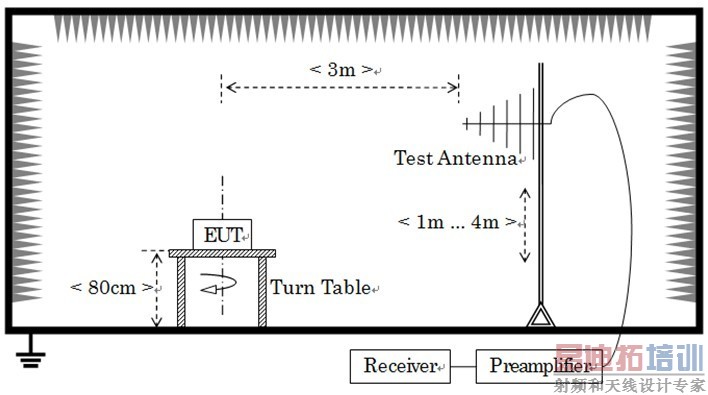

1.1.1 测试布置图

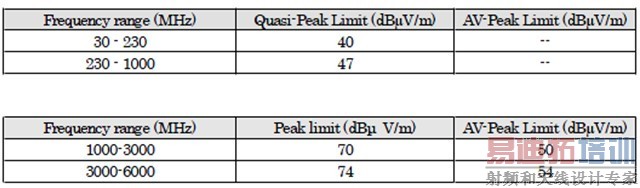

1.1.2 测试限值

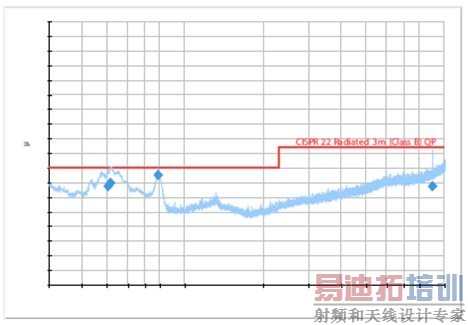

1.1.3 测试案例展示

1.2 AC mains input/output port传导骚扰

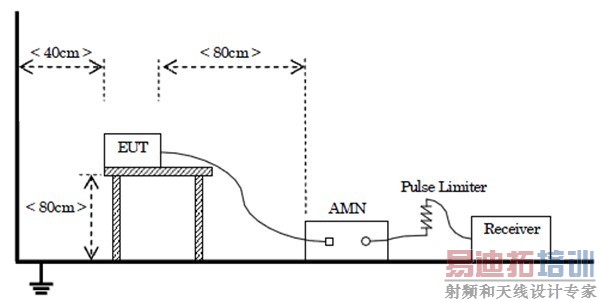

1.2.1 测试布置图

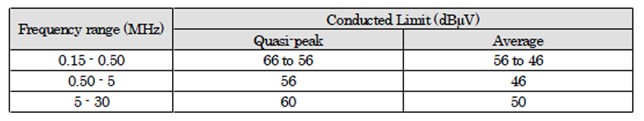

1.2.2 测试限值

1.2.3 测试案例展示



2. EMS 电磁抗扰度

2.1 RF electromagnetic field辐射抗扰度

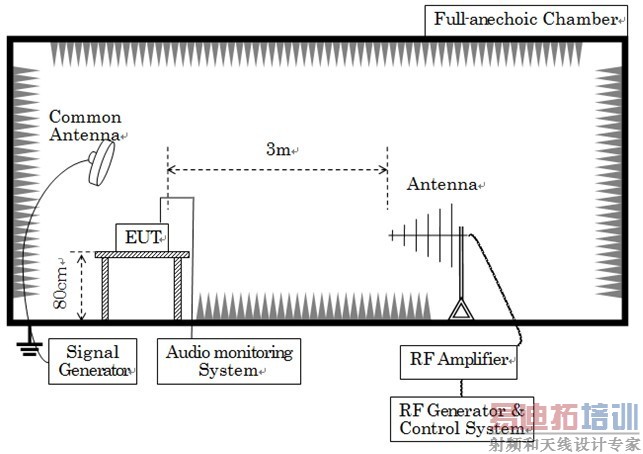

2.1.1 测试布置图

2.1.2 测试限值

对讲机的音频失真不超过25%。

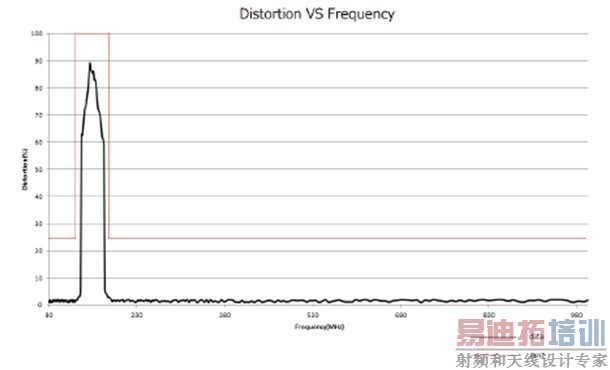

2.1.3 测试案例展示

2.2 Electrostatic discharge静电抗扰度

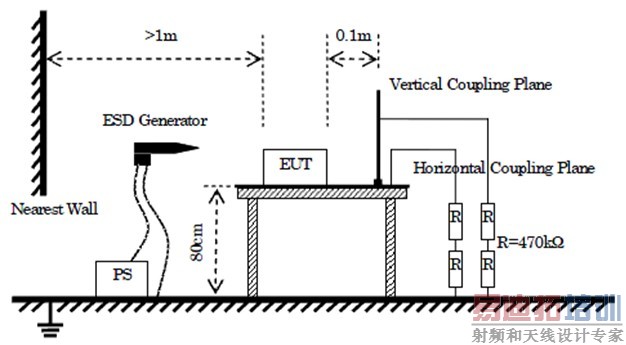

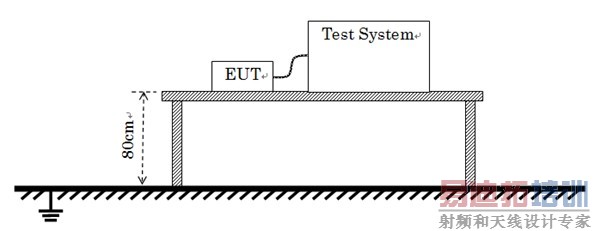

2.2.1 测试布置图

2.2.2 测试限值

接触放电+/- 4KV,空气放电+/- 8KV。

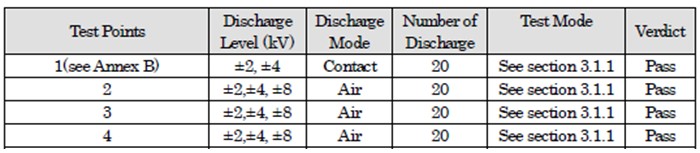

2.2.3 测试案例展示

2.3 Fast transients common mode电快速脉冲抗扰度

2.3.1 测试布置图

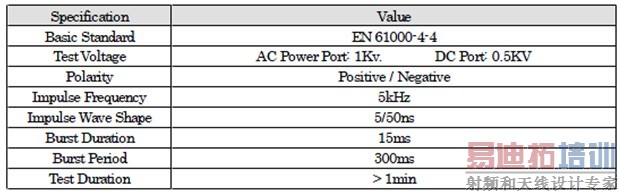

2.3.2 测试门限

对讲机音频失真不超过25%。

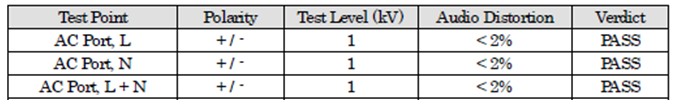

2.3.3 测试案例展示

2.4 RF common mode传导抗扰度

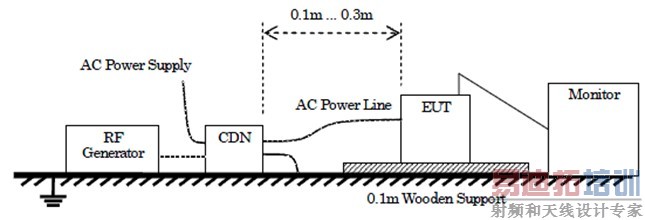

2.4.1 测试布置图

2.4.2 测试限值

音频失真不大于25% .

2.4.3 测试案例展示

2.5 Voltage dips and interruptions电压跌落和瞬断

2.5.1 测试布置图

2.5.2 测试限值

对讲机音频失真不超过25% .

2.5.3 测试案例展示

2.6 Surges, line to line and line to ground浪涌

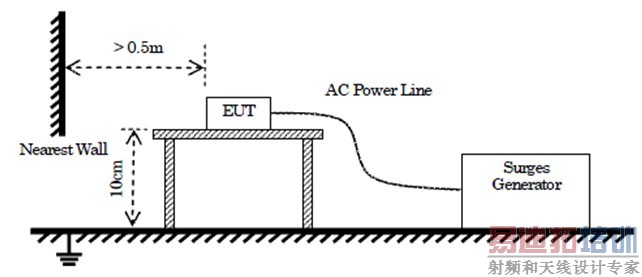

2.6.1 测试布置图

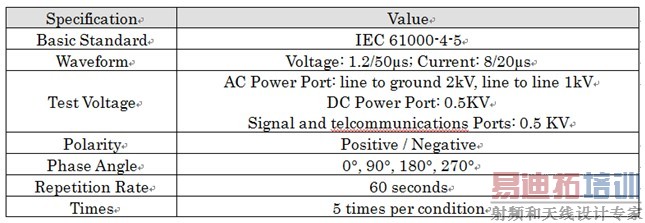

2.6.2 测试限值

对讲机音频失真不超过25%。

2.6.3 测试案例展示
