模拟对讲机CE认证中的射频测试项解读

录入:edatop.com    点击:
目前市面上常见的模拟对讲机一般都是采用FM调制方式,工作频率在100多兆赫兹和400多兆赫兹,最大功率大致为5W。摩尔实验室的相关人员根据实际测试案例就模拟对讲机类产品在CE认证中的常见射频测试方法进行简要的说明。

模拟对讲机在CE中的射频(RF)标准为:EN 300086-2。

1.发射机部分

1.1 Frequency Error 频率误差

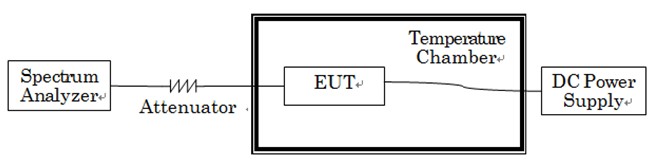

1.1.1 测试布置图:

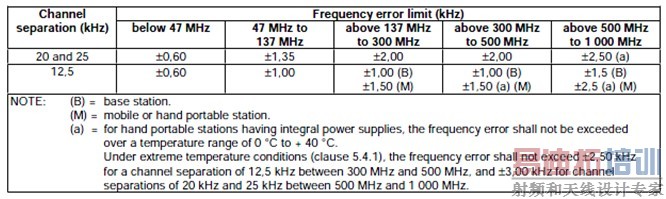

1.1.2 测试限值:

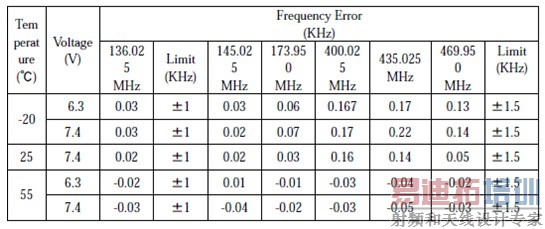

1.1.3 测试案例展示:

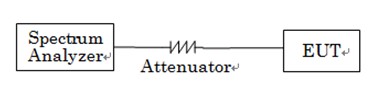

1.2 Transmitter Power (Conducted) 传导功率

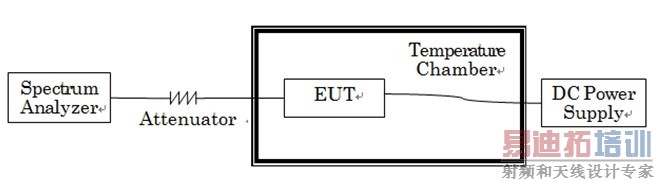

1.2.1 测试布置图:

1.2.2 测试限值:

常温常压下为额定功率的±1.5dB,极限条件为额定功率的-3dB到+2dB之间。

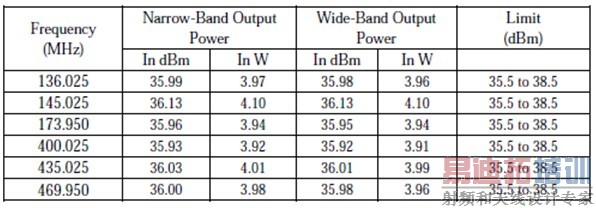

1.2.3 测试案例展示:

1.3 Adjacent and alternate channel power 临信道及间隔信道功率

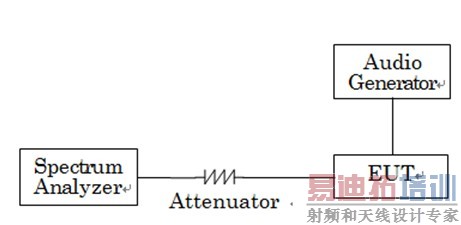

1.3.1 测试布置图:

1.3.2 测试限值:

临信道差值大于60dB,绝对值小于-37dBm;
相隔道差值大于70dB,绝对值小于-37dBm;

1.3.3 测试案例展示:

1.4 Unwanted emissions in the spurious domain 发射杂散

1.4.1 传导杂散

1.4.1.1 测试布置图:

1.4.1.2 测试限值:

1.4.1.3 测试案例展示:

1.4.2 辐射杂散

1.4.2.1 测试布置图:

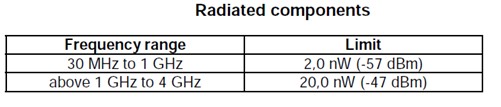

1.4.2.2 测试限值:

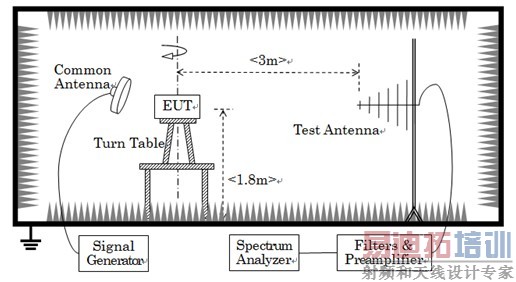

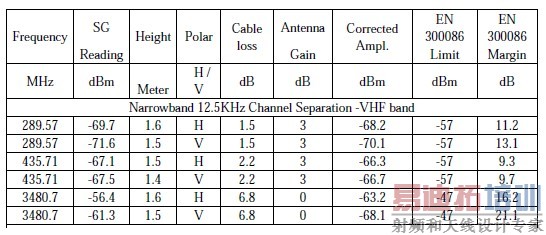

1.4.2.3 测试案例展示:

2.接收机部分

2.1 Maximum usable sensitivity (conducted) 最大可用接收灵敏度

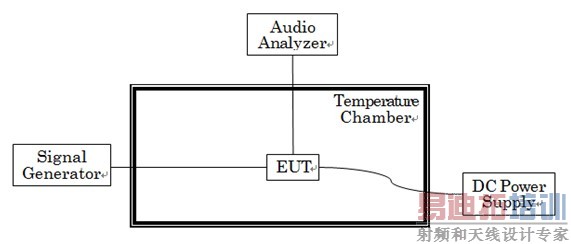

2.1.1 测试布置图:

2.1.2 测试限值:

常温常压下灵敏度需小于等于EMF 6dBμV ;

极限条件下灵敏度需小于等于EMF 12dBμV ;

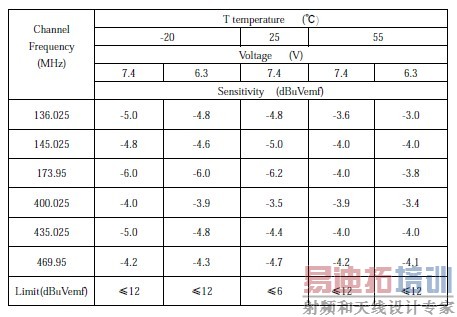

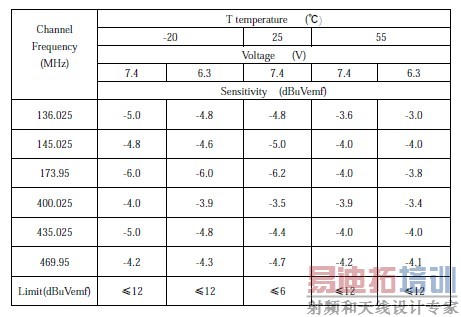

2.1.3 测试案例展示:

2.2 Co-channel rejection 同信道抑制

2.2.1 测试布置图:

2.2.2 测试限值:

12.5KHz信道宽度的限值为-12dB ~ 0dB;

25KHz信道宽度的限值为-8dB ~ 0dB;

2.2.3 测试案例展示:

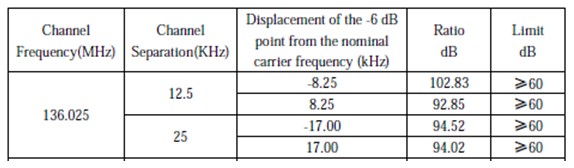

2.3 Adjacent channel selectivity 临信道选择性

2.3.1 测试布置图:

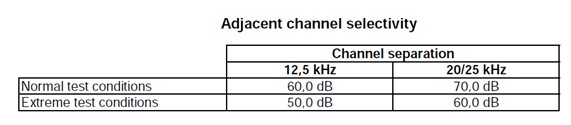

2.3.2 测试限值:

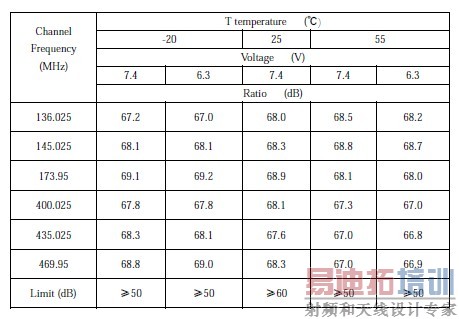

2.3.3 测试案例展示:

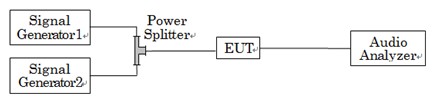

2.4 Spurious response rejection 杂散响应抑制

2.4.1 测试布置图:

2.4.2 测试限值:

杂散相应抑制比值不能小于70dB。

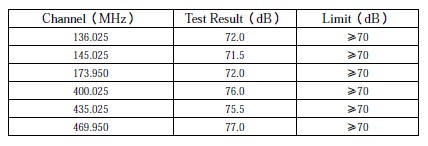

2.4.3 测试案例展示:

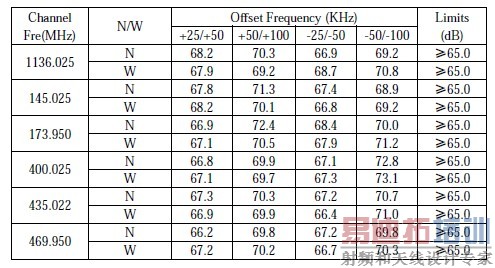

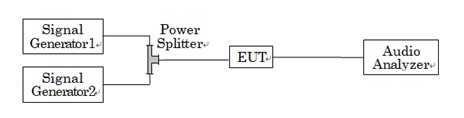

2.5 Intermodulation response rejection 互调响应抑制

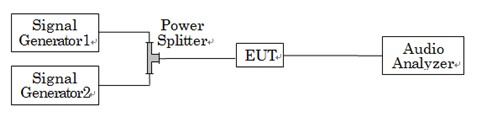

2.5.1 测试布置图:

2.5.2 测试限值:

互调响应抑制比值不能小于65dB。

2.5.3 测试案例展示:

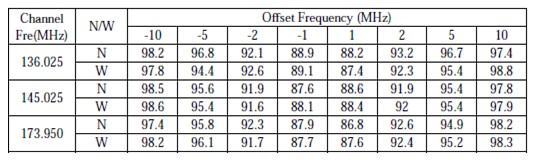

2.6 Blockingordesensitization 阻塞

2.6.1 测试布置图:

2.6.2 测试限值:

阻塞不能小于84dB。

2.6.3 测试案例展示:

2.7 Spurious radiations 接收机杂散

2.7.1 测试布置图:

2.7.2 测试限值:

2.7.3 测试案例展示:

以上就是模拟对讲机CE认证中涉及射频测试项目的主要内容。需要特别注意的是对讲机的发射功率较大,必要的衰减器在测试中是必须使用的。
