稳压二极管稳压值测量电路

录入：edatop.com 点击：

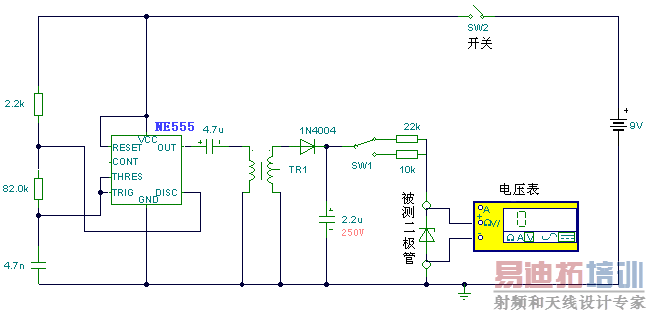

这个电路利用NE555做升压电路测量稳压管稳压值,变压器可用收音机用的音频变压器代用,交流输出约为130V,SW1限流转换开关接22K电阻电流约为1mA,SW1开关接10K电阻电流约为2mA。电路可测量最大值145V的稳压二极管稳压值。
