稳压二极管稳压值测量方法

录入：edatop.com 点击：

如何知道稳压二极管的稳压值？

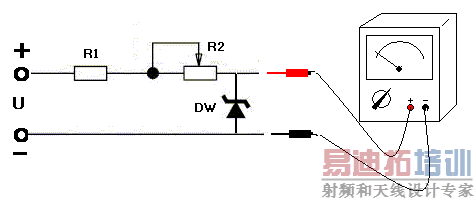

电阻R1为限流电阻，R2为可调电阻，DW为被测稳压二极管，U为直流电源。

对于稳压值小于20V的稳压二极管，R1取3.3k R2取10K，电源电压取24V万用表置于10V或50V档位。慢慢调节R2当待测电压小于稳压电压时，稳压二极体反向阻抗很大，几乎没有电流通过，万用表电压读数慢慢上升，当待测电压大于稳压电压时，稳压二极体反向阻抗很小，变为击穿状态，此时万用表电压读数突然下降，稳压值就读取电压突然下降之前的最高电压，就是稳压二极管稳压值。

注意：电阻R1选取应酌情而定。电压越高R1越大。R2每次测试前要调到阻值最大位置。
