测试点的位置，您找准了吗？
录入：edatop.com 点击：
测试点对于测试人员来说非常重要，也是非常熟悉，测试的准确性和测试点的位置密切相关，而不对的测试点将会带来不对的测试结果，从而影响对信号质量的判断。那是不是所有的测试人员都知道合适的测试点应该在哪以及测试点的重要性呢？非也非也。 任何工作都有熟练和经验之分，测试人员也不例外，对于经验丰富的熟练测试人员，在测试过程中的各种注意事项及要点自然是了然于心，但对于初级的测试人员，往往就会犯很多低级错误，比如我们马上要讲的神奇的测试点。 事情是这样的，一个朋友的DDR3系统运行不正常，于是用示波器测试DDR3时钟信号，得到的波形为非单调（图一）。什么？时钟信号非单调？那可是很严重的问题，难怪系统运行不正常，这可得找PCB设计人员。

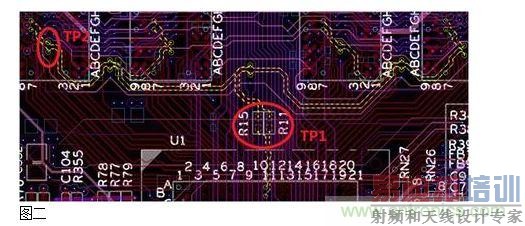

事实真是这样吗？看到非单调性的波形，首先就问朋友测试点在哪里，朋友说在前面的串阻那里。哈哈，好家伙，不用再往下问了，测试点的问题，让我们看看下面图二时钟信号的拓扑先吧。
事实真是这样吗？看到非单调性的波形，首先就问朋友测试点在哪里，朋友说在前面的串阻那里。哈哈，好家伙，不用再往下问了，测试点的问题，让我们看看下面图二时钟信号的拓扑先吧。
