汽车电子e-Mark测试案例介绍之瞬态传导测试

录入:edatop.com    点击:
我们在以往的文章中以车载DVD播放器为例介绍了汽车电子的辐射骚扰测试,本期我们将继续以DVD播放器为例谈谈汽车电子EMC测试中的瞬态传导测试。实例分析:

产品名称:车载DVD播放器
产品功能描述:DVD播放功能,FM/AM接收功能,USB Host功能
工作电压:12V DC
认证标准:2004/104/EC(ISO 7637-2)
测试端口:DC电源线
实验等级:Ⅲ测试具体要求:

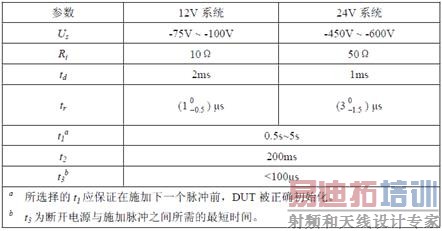

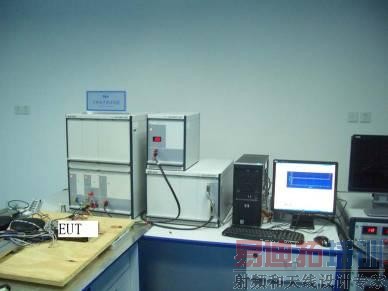

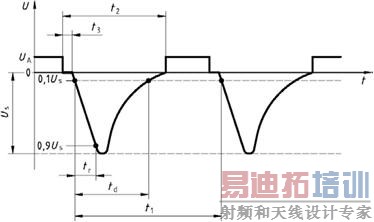

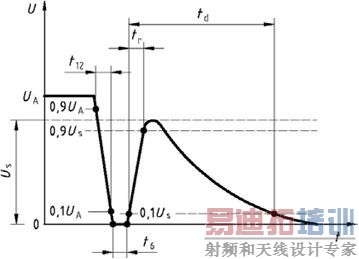

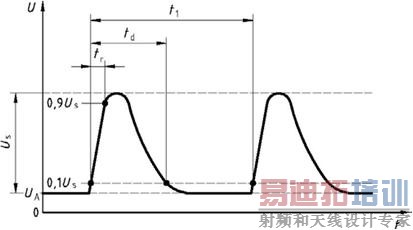

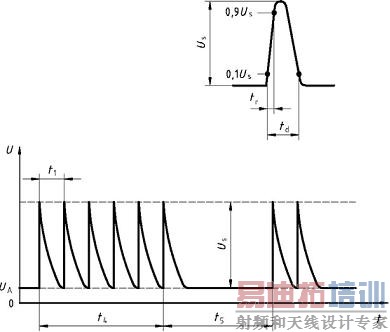

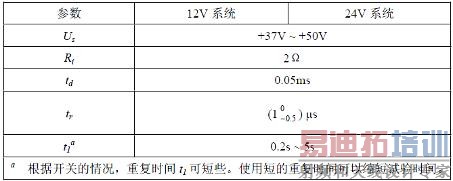

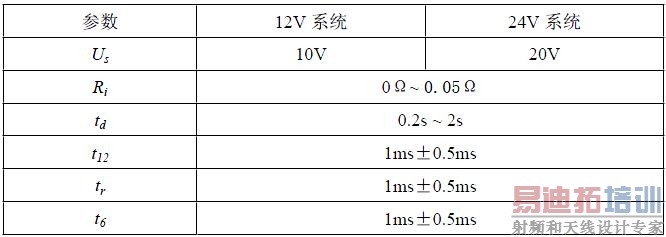

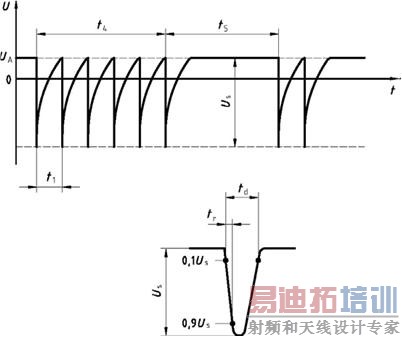

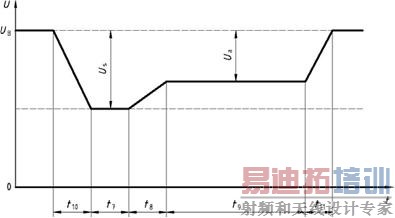

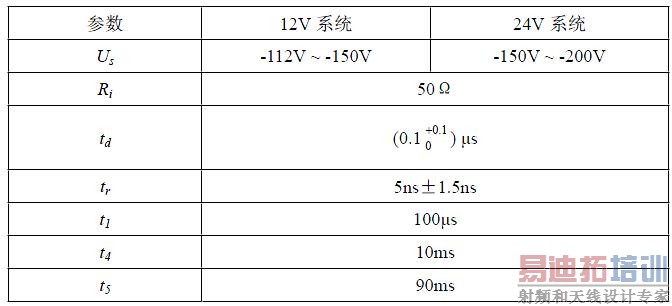

波形1:模拟了电源从感性负载断开时,与感性负载并联的被测件上所产生的瞬态脉冲(实验脉冲)(脉冲参数)脉冲2a和2b:脉冲2a模拟由于线束电感的原因,使与DUT并联的装置内电流突然中断引起的瞬态现象;脉冲2b模拟直流电机充当发电机,点火开关断开时的瞬态现象(实验脉冲2a)(脉冲参数2a)(实验脉冲2b)(脉冲参数2b)试验脉冲3a和3b:这些试验脉冲模拟由开关过程引起的瞬态现象。这些瞬态现象的特性受线束的分布电容和分布电感的影响.(实验脉冲3a)(脉冲参数3a)(实验脉冲3b)(脉冲参数3b)试验脉冲4:试验脉冲4模拟内燃机的起动电机电路通电时产生的电源电压的降低,不包括起动时的尖峰电压(实验脉冲4)(脉冲参数4)实验布局图:(测试设置照片)测试模式:
所有的脉冲测试都将分为3种模式:1. DVD播放模式2. USB Host模式3. FM/AM模式测试设备介绍:以上就是以车载DVD播放器为实际案例对汽车电子产品e-Mark认证测试中瞬态传导测试内容的一个具体分析和阐释。
