315MHz产品在TELEC认证中的测试方法及要求
录入：edatop.com 点击：
前面两期中我们介绍了日本TELEC测试中WIFI及蓝牙产品的测试方法。本期我们简要的介绍下315MHz无线产品（一体化天线）的测试方法及限值要求。其适用法规为《MIC Notice No.88 Appendix No.42》。
频谱仪设置：
中心频率：测试频率（先找到最大频率点，再使用频谱分析仪的peak Center 功能）
扫描带宽：3MHz
RBW/VBW：30KHz
扫描时间：自动
扫描点数：401
扫描方式：连续扫描（Continuous）
检波方式：峰值检波（Positive peak）
显示方式：最大保持（Max hold）
表二：带外杂散的频谱仪设置：
表三：带内杂散（整段扫描）的频谱仪设置：
4.发射时间测试（Transmission time control）
EUT布置（测试环境）：在电波暗室进行
如图所示：
一．主要测试技术指标及对应的测试要求:
1.频率偏差测试及占用带宽（Frequency deviation and occupied frequency bandwidth）
Rule part 4.1, section 3
测试信道：正常工作信道
测试电压：常压
测试设备：首选频率计，如没有可选用频谱仪或接收机（以下是频谱仪的设置）
EUT设置：连续发射方式
Rule part 4.1, section 3
测试信道：正常工作信道
测试电压：常压
测试设备：首选频率计，如没有可选用频谱仪或接收机（以下是频谱仪的设置）
EUT设置：连续发射方式
频谱仪设置：
中心频率：测试频率（先找到最大频率点，再使用频谱分析仪的peak Center 功能）
扫描带宽：3MHz
RBW/VBW：30KHz
扫描时间：自动
扫描点数：401
扫描方式：连续扫描（Continuous）
检波方式：峰值检波（Positive peak）
显示方式：最大保持（Max hold）

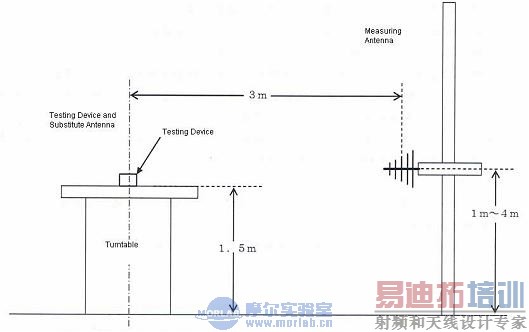

EUT布置（测试环境）：在电波暗室进行
如图所示：
如图所示：
a)备测物放在电波暗室距离参考地面1.5m高度的旋转桌上与接收天线同样高度；
b)接收天线与被测物之间的距离为3m。
b)接收天线与被测物之间的距离为3m。
限值：
项目 | Limits |
频率偏差 | 312 MHz 315.05 MHz |
占用带宽 | <1 MHz |
2.杂散骚扰测试（Spurious emissionorunwanted emission intensity）
测试信道：正常工作信道
测试电压：常压
EUT设置：连续发射方式。
测试电压：常压
EUT设置：连续发射方式。
扫频范围 | 30 MHz 到 311 MHz 及 316.25 MHz到 3 GHz |
RBW/ VBW | f < 1 GHz: 100kHz f > 1 GHz: 1 MHz |
扫描时间 | 自动 |
扫描点数 | 401 |
扫描方式 | 单次扫描 |
检波方式 | 峰值检波 |
表二：带外杂散的频谱仪设置：
中心频率 | 载波或杂散信号频率 |
扫描带宽 | 0 Hz |
RBW/VBW | 100kHz |
扫描时间 | 自动 |
扫描点数 | 401 |
扫描方式 | 单次扫描 |
检波方式 | 峰值检波 |
表三：带内杂散（整段扫描）的频谱仪设置：
扫频范围 | 311 MHz – 311.9985 MHz， 315.2515 MHz – 316.25 MHz |
RBW/VBW | 3 kHz |
扫描时间 | 自动 |
扫描点数 | 401 |
扫描方式 | 单次扫描 |
检波方式 | 峰值检波 |
表四：带内杂散的频谱仪设置：
中心频率 | 杂散骚扰频率 (注1) |
扫描带宽 | 97 kHz |
RBW/VBW | 3 kHz |
扫描时间 | 自动 |
扫描点数 | 401 |
扫描方式 | 单次扫描 |
检波方式 | 峰值检波 |
注1：若按表三扫描到的杂散信号的频率大于311.95 MHz且小于315.3 MHz则视为311.95MHz或315.3 MHz。
测试步骤：
1.按表一设置频谱仪，扫描带外整段频率范围内的杂散信号，看扫描到的杂散信号是否超过限值；
2.若扫描到的杂散信号大于标准限值，按照表二设置频谱仪，扫描杂散信号。为精确扫出杂散信号频率，依次设置扫描带宽为100MHz,10MHz和1MHz，并按表二设置频谱仪，扫描杂散信号，确定杂散信号是否超标；
3.按照表三设置号频谱仪的各个参数，扫描带内争端频率的杂散骚扰信号；
4.若扫描到带内杂散信号超出限值，则按表四设置好频谱仪对超标的点进行扫描，最终判断杂散信号是否超标。
1.按表一设置频谱仪，扫描带外整段频率范围内的杂散信号，看扫描到的杂散信号是否超过限值；
2.若扫描到的杂散信号大于标准限值，按照表二设置频谱仪，扫描杂散信号。为精确扫出杂散信号频率，依次设置扫描带宽为100MHz,10MHz和1MHz，并按表二设置频谱仪，扫描杂散信号，确定杂散信号是否超标；
3.按照表三设置号频谱仪的各个参数，扫描带内争端频率的杂散骚扰信号；
4.若扫描到带内杂散信号超出限值，则按表四设置好频谱仪对超标的点进行扫描，最终判断杂散信号是否超标。
限值：
f < 1 GHz: < 250nW/100kHz
f > 1 GHz: < 1μW/1 MHz
f < 1 GHz: < 250nW/100kHz
f > 1 GHz: < 1μW/1 MHz
3.天线功率误差测试（Antenna Power Deviation）
测试信道：正常工作信道
测试电压：常压
测试设备：首选功率计，如没有可选用频谱仪或接收机（以下是频谱仪的设置）
EUT设置：连续发射方式
测试电压：常压
测试设备：首选功率计，如没有可选用频谱仪或接收机（以下是频谱仪的设置）
EUT设置：连续发射方式
频谱仪设置：
中心频率：测试频率
扫描带宽：5MHz
RBW：3MHz
VBW：大于三倍的RBW
扫描时间：等于转台转一圈的时间
扫描点数：401
扫描方式：连续扫描（Continuous）
检波方式：峰值检波（Positive peak）
显示方式：最大保持（Max hold）
中心频率：测试频率
扫描带宽：5MHz
RBW：3MHz
VBW：大于三倍的RBW
扫描时间：等于转台转一圈的时间
扫描点数：401
扫描方式：连续扫描（Continuous）
检波方式：峰值检波（Positive peak）
显示方式：最大保持（Max hold）
EUT布置（测试环境）：用等效替代法在电波暗室进行
如图所示：
如图所示：
测试步骤：
a)设置好频谱仪各个参数，将备测物放在电波暗示1.5m高度的转动台上；
b)旋转备测物，确定接收到最大功率时备测物的角度；
c)改变测试天线（接收天线）的极化方向，高度（在1m到4m的高度范围内上下移动），确定接收到最大功率时测试天线的位置，并记录下频谱仪的值为“E”；
d)拿开备测物，将替代天线放在与备测物天线所在的相同位置，并保证信号源通过替代天线发射出与备测物相同的频率；
e)旋转转动台，记下接收到最大功率值时的方向；
f)改变测试天线的高度，记下接收到最大功率值时接收天线的位置，调整信号源使频谱仪的读到功率值为“E”，此时信号源的功率记为“Ps”;
g)计算出备测物天线功率：
PO = PS – GS + LF
PS 为信号源输出功率（dBm）
GS 为替换天线的天线增益
LF 为信号源到替换天线之间的损耗
b)旋转备测物，确定接收到最大功率时备测物的角度；
c)改变测试天线（接收天线）的极化方向，高度（在1m到4m的高度范围内上下移动），确定接收到最大功率时测试天线的位置，并记录下频谱仪的值为“E”；
d)拿开备测物，将替代天线放在与备测物天线所在的相同位置，并保证信号源通过替代天线发射出与备测物相同的频率；
e)旋转转动台，记下接收到最大功率值时的方向；
f)改变测试天线的高度，记下接收到最大功率值时接收天线的位置，调整信号源使频谱仪的读到功率值为“E”，此时信号源的功率记为“Ps”;
g)计算出备测物天线功率：
PO = PS – GS + LF
PS 为信号源输出功率（dBm）
GS 为替换天线的天线增益
LF 为信号源到替换天线之间的损耗
用Po与制造商申明的功率作比较算出偏差。
4.发射时间测试（Transmission time control）
测试信道：正常工作信道
测试电压：常压
测试设备：频谱仪
EUT设置：连续发射方式
测试电压：常压
测试设备：频谱仪
EUT设置：连续发射方式
频谱仪设置：
中心频率：测试频率
扫描带宽：0Hz
RBW/ VBW：1MHz
扫描时间：根据实际情况调整，保证能完整的扫描到样品发射时间
扫描点数：401
扫描方式：单次扫描（Single sweep）
检波方式：峰值检波（Positive peak）
中心频率：测试频率
扫描带宽：0Hz
RBW/ VBW：1MHz
扫描时间：根据实际情况调整，保证能完整的扫描到样品发射时间
扫描点数：401
扫描方式：单次扫描（Single sweep）
检波方式：峰值检波（Positive peak）
EUT布置（测试环境）：在电波暗室进行
如图所示：
测试步骤：
将备测物放在电波暗示1.5m高度的转动台上，按以上要求设置好频谱仪各项参数，让备测物持续发射信号，调整频谱仪扫描时间，保证能够完整的扫描到备测物发射信号时间，并记录下来；再调整频谱仪的扫描时间，使数据图清晰读到一个Pulse，读出一个Pulse所占时间宽度。
将备测物放在电波暗示1.5m高度的转动台上，按以上要求设置好频谱仪各项参数，让备测物持续发射信号，调整频谱仪扫描时间，保证能够完整的扫描到备测物发射信号时间，并记录下来；再调整频谱仪的扫描时间，使数据图清晰读到一个Pulse，读出一个Pulse所占时间宽度。
限值要求：
l周期性发射信号产品：
单个Pulse发射时间<1s
发射持续时间：30*单个Pulse发射时间
l周期性发射信号产品：
单个Pulse发射时间<1s
发射持续时间：30*单个Pulse发射时间
l非周期性发射信号产品：
单个Pulse发射时间<5s
发射持续时间：<90s
单个Pulse发射时间<5s
发射持续时间：<90s
