日本MIC认证(TELEC)中WI-FI产品第14信道测试方法
主要测试技术指标及对应的测试要求:
1.频率误差测试(Frequency Error Measurement)
调制方式:未调制信号
测试信道:802.11b第14信道
测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)
测试设备:首选频率计,如没有可选用频谱仪或接收机(以下是频谱仪的设置)
连接方法:直接将EUT的RF端口与频谱分析仪相连
EUT设置:发射载波方式。
频谱仪设置:
中心频率:测试频率(先找到最大频率点,再使用频谱分析仪的peak Center 功能)
扫描带宽:50-100KHz (足够小的扫描带宽才能是频谱仪的显示精度精确的1Hz)
检波方式:Peak
RBW/VBW:10KHz
结果数据:频率测试结果必须精确到1Hz
合格范围:小于50ppm 即 2484.8758MHz ~ 2484.1242MHz
2.耦合带宽/载频带宽测试(Occupied Bandwidth and Spread-spectrum Bandwidth / Factor)
调制方式:802.11b调制信号
测试信道:802.11b第14信道
测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)
测试设备:频谱分析仪
连接方法:直接将EUT的RF端口与频谱分析仪相连
频谱仪设置:
中心频率:2484MHz
扫描带宽:50MHz (标准要求为:耦合带宽的2-3.5倍)
RBW/VBW: 300KHz (标准要求为:小于耦合带宽的3%,及<12MHz*3%)
检波方式:Peak MAXHOLD
OBW:分别设置为90% 和 99%
测试结果图:包含90%和99%带宽值
3.杂散骚扰测试(Unwanted Emission Intensity Measurement)
调制方式:802.11b调制信号
测试信道:802.11b第14信道
测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)
测试设备:频谱分析仪
连接方法:直接将EUT的RF端口与频谱分析仪相连
频谱仪设置:
请注意的是需要将30~2387,2387~2400,2483.5~2496.5,2496.5~12500(MHz)各段内的最大值标示出来。
频谱仪设置:
RBW/VBW: 1MHz
扫描带宽分别为:30~2387,2387~2400,2483.5~2496.5,2496.5~12500 (MHz)
测试限值: 30~2387, 2496.5~12500 (MHz)≦-26dBm
2387~2400,2483.5~2496.5(MHz)≦-16dBm
测试结果:需要将30~2387,2387~2400,2483.5~2496.5,2496.5~12500 (MHz)四段内的最大值分别标示出来。
4.天线功率误差测试(Antenna Power Error Measurement)
调制方式:802.11b调制信号
测试信道:802.11b第14信道
测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)
测试设备:频谱分析仪,信号源,功率计
连接方法:
测试方法:
1.设置频谱分析仪(此设置只适用于OFDM等调制的扩频系统):
a)中心频率:测试频率
b)RBW/VBW: 1MHz
c)扫描带宽:0Hz
2.将信号源的输出端口连接至频谱仪的RF输入端口,再将功率计与频谱仪的IF OUT端口相连(IF OUT在频谱仪的背部面板上)
3.设置信号源的输出频率为测试频率,输出功率为0dBm,频谱仪设置按照(1)进行,再调节频谱分析仪的Level使功率计的读数为-10dBm.
4.将EUT的RF输出口与频谱分析仪相连,(频谱仪设置任然按照1进行),读取功率计的读数为B
5.功率计读数B+10LOG1/x即为最终结果
6.测试前需要测试duty cycle(请参考第8项测试),并记录在报告里
测试结果:测试结果为:(测试值-宣称功率)/宣称功率 * 10^6 * 100%,宣称功率为自己设置,注意应适当改变使测试结果尽量在-30%左右(多信道时,就是结果的平均值保持在这一数值)。
5.接收机杂散骚扰测试(Limitation of Collateral Emission of Receiver Measurement)
调制方式:802.11b调制信号
测试信道:802.11b第14信道
测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)
测试设备:频谱分析仪
连接方法:直接将EUT的RF端口与频谱分析仪相连
频谱仪设置:
可直接使用软件测试,但注意的是需要将30~1000,1000~12500(MHz)各段内的最大值标示出来。
步骤一:RBW/VBW: 100 KHz
扫描带宽1:30~1000 (MHz)
测试限值:≦-54dBm (4nW)
步骤二:RBW/VBW: 1MHz
扫描带宽2:1000~12500 (MHz)
测试限值:≦-47dBm (4nW)
测试结果:需要将30~1000,1000~12500 (MHz)二段内的最大值分别标示出来。
6.EIRP天线功率测试(Transmission Antenna Gain (EIRP Antenna Power) Measurement)
调制方式:802.11b调制信号
测试信道:802.11b第14信道
测试条件:只有天线增益大于2.14dBi,才需要测试此项目
测试电压:只测试常压
测试设备:功率计, 接收天线,信号源,发射天线,电波暗室
连接方法:
功率计设置:MAX HOLD模式
测试方法:
1.上面左图为测试方法,右图为替代法校准方法;
2.测试时将EUT置于与测量天线相同高处,旋转测试桌360并更换天线方向以读取最大EIRP;
3.测试时应用校准数据修正功率计实际读数;
测试结果:将测试结果与传导功率(天线功率误差测试)的测试结果想比较,二者相差不能太多(传导测试值加上天线增益)。有条件的话最好是用OTA实验室测试全方位EIRP。
7.3dB波瓣带宽测试(Transmission Radiation Angle Width (3dB Beamwidth) Measurement)
调制方式:802.11b调制信号
测试信道:802.11b第14信道
测试条件:只有天线增益大于2.14dBi,才需要测试此项目
测试电压:只测试常压
测试设备:频谱分析仪,接收天线,电波暗室

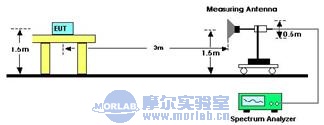

连接方法:
测试方法:
1.测试时将EUT置于将EUT置于与测量天线相同高处(如上图)
2.设置频谱分析仪:
中心频率:测试频率
RBW: 1MHz; VBW: 1MHz
Span: 0Hz
扫描时间:等于转台转一圈的时间
扫描方式:单次扫描
3.按照步骤2进行设置频谱分析仪
4.同时开启转台和频谱分析仪的扫描(频谱分析仪按signal键)。此时频谱分析仪得出的曲线即为EUT的主频在360度方向的发射功率,将此数据读取出来
结果记录:
根据测试方法步骤4的数据做成方向图,找到最大值并记为Pt, 再分别找到左右方与Pt点相差3dB的最近点,记下左右两点的角度指A1,A2。 ︳A1-A2 ︳即为最终结果。
8.占空比测试(Duty Cycle Measurement)
EUT模式:Duty Cycle模式,一般WIFI调试软件都含此模式,如没有此项测试则无法进行
测试信道:802.11b第14信道
测试设备:频谱分析仪
连接方法:直接将EUT的RF端口与频谱分析仪相连
频谱仪设置:
Span:0HZ
检波方式:Peak
扫描方式:单次扫描即可
扫描时间:根据实际情况调整,一般数据图清晰可读即可
测试结果主要用于功率误差测试项的计算。
9.干扰防护和载波侦听(Radio Interference Prevention Capability & Carrier Sense Capability Measurement)
由于这两种方法没有测试数据,也不涉及到不同设置方法,因此在这里就不作过多描述了,有需要详细了解可直接咨询摩尔实验室。
