TD-SCDMA空间辐射性能测试及限值介绍
录入:edatop.com 点击:
根据相关部门的公示从2010年8月1日开始TD-SCDMA终端将强制在进网认证中完成空间辐射性能部分的测量(OTA),此项目测试结果也将作为进网检验的判定依据。根据以上情况,摩尔实验室(MORLAB)特撰此文对此项测试的要求做一简要介绍。
TD-SCDMA的空间辐射性能测试标准为《YD/T 1977-2009,2GHz TD-SCDMA移动台空间射频辐射功率和接收机性能测量方法》,下面我们基于这个标准,针对TD-SCDMA空间辐射性能测试要求及限值进行详细的介绍。
1、TD-SCDMA 射频辐射功率测量

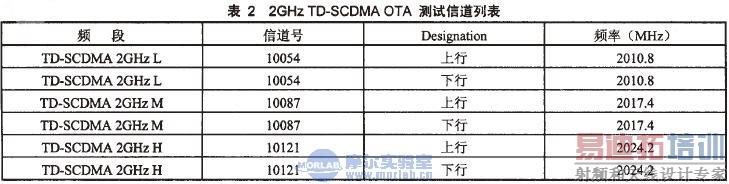

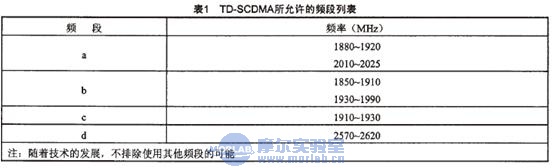

测量步骤:在移动台与基站模拟器之间建立起环回测试模式(有关还回模式的具体设置,参见3GPP 34.109的5.3节),在测试过程中,EUT的发射功率控制应向EUT持续发射“功率升”命令,以保证EUT在整个测试过程中以最大功率发射。表1给出了TD-SCDMA目前所允许的频段。表2给出了要求选出的2GHz频段上的高、中、低三个信道进行测试。
测量要求:完整的射频辐射功率测量应该包括在自由空间和人头模型两种配置下(如果适用)和EUT所支持的主机械模式下(如翻盖EUT的翻盖打开状态,滑盖EUT的滑盖打开状态及天线可伸缩EUT的天线拔出状态)进行所有测试信道的测试。
2GHz TD-SCDMA辐射功率测量限值如下表所示:
2、TD-SCDMA接收机性能测量
测量步骤:用基站模拟器测量移动台接收灵敏度,记录当EUT的BER达到1.2%并且置信水平大于95%时的最小前向链路功率。功率控制采用闭环功率控制模式,EUT以最大功率发射。测试时,传输速率为12.2kbps, 最少测试40,000个比特。在EUT所支持频段的高、中、低3个信道作完整TIRS测试。对于中间信道,在满足最大间隔条件下,测量相对接收灵敏度,如下图所示:

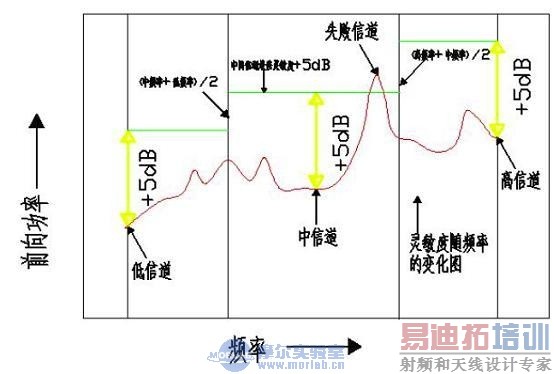

图一:中间信道灵敏度示意图
a.找到最佳接收灵敏度的测量点,调整EUT、定位器以及测量天线的位置和极化,使之与该测量点相同,在最接近该测量点并满足两相邻连续信道间隔不大于500kHz的信道上进行测量。
b.将基站模拟器输出功率提高到最佳接收灵敏度+5dB。
c.测量中间信道的BER,BER不应超过1.2%。
d.报告中间信道的测量结果。
测量要求:完整的接收机灵敏度测量应该包括在自由空间和人头模型两种配置下(如果适用)和EUT所支持的主机械模式下(如翻盖EUT的翻盖打开状态,滑盖EUT的滑盖打开状态及天线可伸缩EUT的天线拔出状态)下进行所有信道的测试。另外,还应进行中间信道的相对灵敏度测试。
2GHz TD-SCDMA接收灵敏度测量限值如下表所示:
以上是对中国TD-SCDMA OTA测试方法和对应指标的具体说明
TD-SCDMA的空间辐射性能测试标准为《YD/T 1977-2009,2GHz TD-SCDMA移动台空间射频辐射功率和接收机性能测量方法》,下面我们基于这个标准,针对TD-SCDMA空间辐射性能测试要求及限值进行详细的介绍。
1、TD-SCDMA 射频辐射功率测量
测量步骤:在移动台与基站模拟器之间建立起环回测试模式(有关还回模式的具体设置,参见3GPP 34.109的5.3节),在测试过程中,EUT的发射功率控制应向EUT持续发射“功率升”命令,以保证EUT在整个测试过程中以最大功率发射。表1给出了TD-SCDMA目前所允许的频段。表2给出了要求选出的2GHz频段上的高、中、低三个信道进行测试。
测量要求:完整的射频辐射功率测量应该包括在自由空间和人头模型两种配置下(如果适用)和EUT所支持的主机械模式下(如翻盖EUT的翻盖打开状态,滑盖EUT的滑盖打开状态及天线可伸缩EUT的天线拔出状态)进行所有测试信道的测试。
2GHz TD-SCDMA辐射功率测量限值如下表所示:
功率控制 | 终端类型 | 测试配置 | 平均TIRP | 最小TIRP |
All 1 | 数据卡 | 自由空间 | ≥18dBm | ≥17dBm |
人头模型 | NA | NA | ||
移动终端 | 自由空间 | TBD | TBD | |
人头模型 | ≥15dBm | ≥13dBm |
2、TD-SCDMA接收机性能测量
测量步骤:用基站模拟器测量移动台接收灵敏度,记录当EUT的BER达到1.2%并且置信水平大于95%时的最小前向链路功率。功率控制采用闭环功率控制模式,EUT以最大功率发射。测试时,传输速率为12.2kbps, 最少测试40,000个比特。在EUT所支持频段的高、中、低3个信道作完整TIRS测试。对于中间信道,在满足最大间隔条件下,测量相对接收灵敏度,如下图所示:
图一:中间信道灵敏度示意图
a.找到最佳接收灵敏度的测量点,调整EUT、定位器以及测量天线的位置和极化,使之与该测量点相同,在最接近该测量点并满足两相邻连续信道间隔不大于500kHz的信道上进行测量。
b.将基站模拟器输出功率提高到最佳接收灵敏度+5dB。
c.测量中间信道的BER,BER不应超过1.2%。
d.报告中间信道的测量结果。
测量要求:完整的接收机灵敏度测量应该包括在自由空间和人头模型两种配置下(如果适用)和EUT所支持的主机械模式下(如翻盖EUT的翻盖打开状态,滑盖EUT的滑盖打开状态及天线可伸缩EUT的天线拔出状态)下进行所有信道的测试。另外,还应进行中间信道的相对灵敏度测试。
2GHz TD-SCDMA接收灵敏度测量限值如下表所示:
功率控制 | 终端类型 | 测试配置 | 平均TIRS | 最大TIRS |
All 1 | 数据卡 | 自由空间 | ≤-103dBm | ≤-102dBm |
人头模型 | NA | NA | ||
移动终端 | 自由空间 | TBD | TBD | |
人头模型 | ≤-101dBm | ≤-100dBm |
以上是对中国TD-SCDMA OTA测试方法和对应指标的具体说明
