2GHz WCDMA终端设备常见射频测试项目（二）
录入：edatop.com 点击：
快速、准确的功率控制是保证WCDMA系统性能的基本要求，尤其是上行链路中。在保证用户要求的QoS的前提下，最大程度降低发射功率，减少系统干扰，增加系统容量，同时也可以延长终端待机时间，这些对WCDMA系统和终端设备来说是非常重要的。 在WCDMA系统中，功率控制可以分为两大类：上行开环功率控制和上行内环功率控制。摩尔实验室（MORLAB）本期将为您接着介绍2GHz WCDMA终端设备射频测试的上行开环功率控制和上行内环功率控制测试。
（一）上行开环功率控制
当移动台发起呼叫或者响应基站的呼叫时，反向开环功率控制首先工作，它的目的是试图使所有移动台发出的信号在到达基站时有相同的功率值。开环功率控制是指UE发射机设置其输出功率为一个指定值的能力。
1.测试目的：
验证UE开环功率控制的容限是否超过指标要求。
2.测试条件：
1）使用射频线将手机和系统模拟器连接，连接方式同上期，需要注意RF线的补偿。
2）按照通用呼叫建立一个呼叫，Ior根据表1设置。
3）在呼叫建立的过程中RACH过程会被使用。
3.测试步骤：
1）设置SS的发射输出电平，是的在UE的天线连接处得到的值为Ior；
2）测试UE的第一个RACH导引部分的输出功率；
3）按照表1重复调节系统模拟器的电平进行测试。
表1
4.测试限值:
UE的发射功率不超过：±9dB（正常条件）；±12dB（极端条件）
（二）上行内环功率控制
上行内环功率控制是反向功率控制的核心，是弥补反向开环功率控制不准确性的一种有效手段。
上行闭环功率控制是基站协助移动台，迅速纠正移动台作出的开环功率预测，使移动台始终保持最理想的发射功率。基站对解调后反向业务信道信号的信噪比（SNR）每隔一定时间检测一次，然后将其与事先设定的门限比较，若收到的SNR高于门限值，基站就在前向信道上送出一个减小移动台发射功率的指令；反之，就送出一个增大移动台发射功率的指令。移动台每次调整发射功率的动态范围称之为“功率控制步长”。
1.测试目的
验证UE内环功率控制步长符合指标要求，UE是否能够正确地从TPC命令中获得TPC命令。
2.测试条件
1）使用射频线将手机和系统模拟器连接，连接方式同上期，需要注意RF线的补偿。
2）按照通用呼叫建立一个呼叫上行DPCH功率控制消息应该是按照功控算法2得到的TPC命令。
3）将手机置于回环测试模式下进行测试。
3.测试步骤
参考YD/T 1548.1-2007
4.测试限值
表 2: 发射机功率控制范围
表3：发射机平均功率控制容限

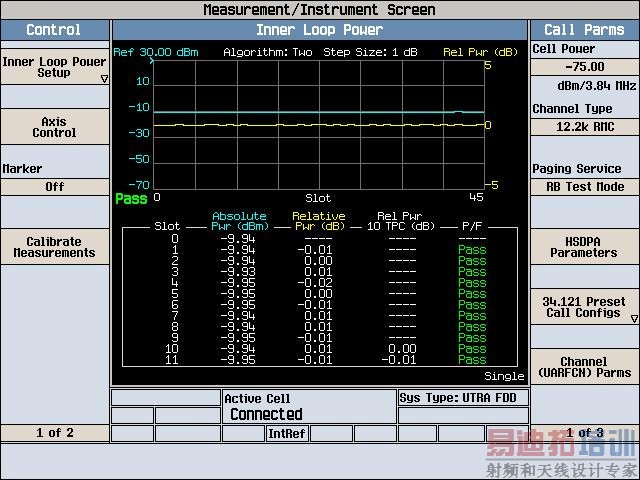

5.测试结果举例
本期摩尔实验室介绍了WCDMA的上行开环功率控制及上行内环功率控制，我们将在下面几期中对其它常见的WCDMA 射频测试内容进行一一阐述。
（一）上行开环功率控制
当移动台发起呼叫或者响应基站的呼叫时，反向开环功率控制首先工作，它的目的是试图使所有移动台发出的信号在到达基站时有相同的功率值。开环功率控制是指UE发射机设置其输出功率为一个指定值的能力。
1.测试目的：
验证UE开环功率控制的容限是否超过指标要求。
2.测试条件：
1）使用射频线将手机和系统模拟器连接，连接方式同上期，需要注意RF线的补偿。
2）按照通用呼叫建立一个呼叫，Ior根据表1设置。
3）在呼叫建立的过程中RACH过程会被使用。
3.测试步骤：
1）设置SS的发射输出电平，是的在UE的天线连接处得到的值为Ior；
2）测试UE的第一个RACH导引部分的输出功率；
3）按照表1重复调节系统模拟器的电平进行测试。
| 参数 | RX-动态上边界 | RX-中间段 | RX-灵敏度 |
| Ior（dBm/3.84MHz） | -25.0 | -65.7 | -106.7 |
| CPICH_RSCP(dBm) | -28.3 | -69 | -110 |
| 主CPICH下行发射功率（dBm） | +19 | +28 | +19 |
| 模拟路径损耗=主CPICH下行发射功率-CPICH_RSCP(dB) | +47.3 | +97 | -129 |
| 上行干扰（dBm） | -75 | -101 | -110 |
| 常数（dB） | -10 | -10 | -10 |
| 期望UE发射功率（UE） | -7.7 | -14 | +9 |
4.测试限值:
UE的发射功率不超过：±9dB（正常条件）；±12dB（极端条件）
（二）上行内环功率控制
上行内环功率控制是反向功率控制的核心，是弥补反向开环功率控制不准确性的一种有效手段。
上行闭环功率控制是基站协助移动台，迅速纠正移动台作出的开环功率预测，使移动台始终保持最理想的发射功率。基站对解调后反向业务信道信号的信噪比（SNR）每隔一定时间检测一次，然后将其与事先设定的门限比较，若收到的SNR高于门限值，基站就在前向信道上送出一个减小移动台发射功率的指令；反之，就送出一个增大移动台发射功率的指令。移动台每次调整发射功率的动态范围称之为“功率控制步长”。
1.测试目的
验证UE内环功率控制步长符合指标要求，UE是否能够正确地从TPC命令中获得TPC命令。
2.测试条件
1）使用射频线将手机和系统模拟器连接，连接方式同上期，需要注意RF线的补偿。
2）按照通用呼叫建立一个呼叫上行DPCH功率控制消息应该是按照功控算法2得到的TPC命令。
3）将手机置于回环测试模式下进行测试。
3.测试步骤
参考YD/T 1548.1-2007
4.测试限值
表 2: 发射机功率控制范围
| TPC_cmd | Transmitter power control range (all units are in dB) | |||||
| 1 dB step size | 2 dB step size | 3 dB step size | ||||
| Lower | Upper | Lower | Upper | Lower | Upper | |
| +1 | +0,4 | +1,6 | +0,85 | +3,15 | +1,3 | +4,7 |
| 0 | 0,6 | +0,6 | 0,6 | +0,6 | 0,6 | +0,6 |
| 1 | 0,4 | 1,6 | 0,85 | 3,15 | 1,3 | 4,7 |
| TPC_cmd group | Transmitter power control range after 10 equal TPC_cmd group (all units are in dB) | Transmitter power control range after 7 equal TPC_cmd groups (all units are in dB) | ||||
| 1 dB step size | 2 dB step size | 3 dB step size | ||||
| Lower | Upper | Lower | Lower | Upper | ||
| +1 | +7,7 | +12,3 | +15,7 | +1 | +7,7 | +12,3 |
| 0 | 1,1 | +1,1 | 1,1 | 0 | 1,1 | +1,1 |
| 1 | 7,7 | 12,3 | 15,7 | 1 | 7,7 | 12,3 |
| 0,0,0,0,+1 | +5,7 | +14,3 | N/A | 0,0,0,0,+1 | +5,7 | +14,3 |
| 0,0,0,0,1 | 5,7 | 14,3 | N/A | 0,0,0,0,1 | 5,7 | 14,3 |
本期摩尔实验室介绍了WCDMA的上行开环功率控制及上行内环功率控制，我们将在下面几期中对其它常见的WCDMA 射频测试内容进行一一阐述。
