TD-SCDMA终端OTA测试

录入:edatop.com    点击:
在最近两年中随着技术的不断发展,OTA测量方法由于其测量结果的直观性和准确性,其已经受到越来越多运营商及机构的青睐,纷纷将OTA测量上升到强制性级别,如PTCRB,GCF及我国的进网认证,甚至根据最新消息在未来3G制式的手机CCC认证中也需要进行OTA部分的测试。摩尔实验室于2007年开展了GSM,CDMA等多种制式的OTA测试服务。随着各种3G制式在中国角力的开始,摩尔实验室也随技术的发展同步开展了WCDMA/HSDPA,CDMA2000/EVDO,蓝牙,WIFI及其TD-SCDMA终端的OTA测试。
目前摩尔实验室针对TD-SCDMA的OTA主体设备为SATIMO SG24多探头测量系统和STARPOINT 6010 TD-SCDMA综合测试仪,此系统完全符合即将发布的《2GHz TD-SCDMA移动台空间射频辐射功率和接收机性能测量方法》的要求,该要求也将成为国内CCC认证及进网认证所采用的针对TD-SCDMA终端的OTA测量标准。
摩尔实验室目前可支持如下的TD-SCDMA的频段:
FrequencyRangeUARFCN Uplink and Downlink transmission
1900-1920 MHz2010-2025 MHz9512 to 958810062 to 10113
1850-1910 MHz1930-1990 MHz9262 to 95389662 to 9938
1910-1930 MHz9562 to 9638
根据最新的《2GHz TD-SCDMA移动台空间射频辐射功率和接收机性能测量方法》中约定,其高,中,低被测信道及频率如下:
LowMidHigh
Channel.100541008710120
Frequency.2010.8MHz2017.4MHz2024MHz
注:由于TD-SCDMA是采用TDD模式,因此上行信道和下行信道采用相同频率。另由于该标准还未正式推出,暂时没有限值的要求,而具体测量方法参照CTIA 的OTA Test Plan以及我国标准YD/T1484-2006进行。
实际TD-SCDMA终端的OTA部分测量案例:
Effective Isotropic Radiated Power Summation Test Report (internal)

ProtocolBandChannelFrequency(MHz)Conducted Power(dBm)TRP (dBm)NHPRP ±45° (dBm)NHPRP ±30° (dBm)
FSSAMFSSAMFSSAM
TD-SCDMATD-SCDMA Primary100542010.815.18L:R:13.76L:R:11.72L:R:
100872017.415.63L:R:14.22L:R:12.19L:R:
10120202414.39L:R:12.99L:R:10.97L:R:

TRP FreeSpace TD-SCDMA Primary internal
Tester modelSP6010 TD-SCDMA
Tester serial number
Tester firmwareStarPoint TD-SCDMA Test Software Version 2.3.5.6.F
Measurement software version2.12.2

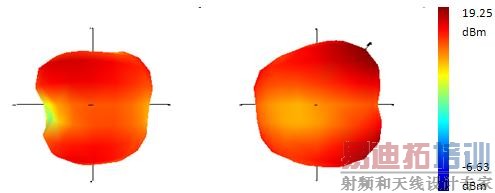

3D view at Channel 10087 (2017.4 MHz)

+x out of left page, +z up +y out of left page, +z up

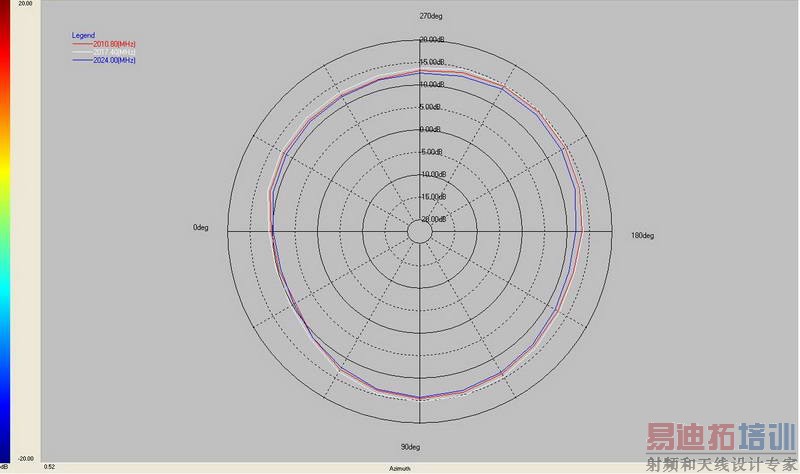

Azimuth 0°

Azimuth 90°

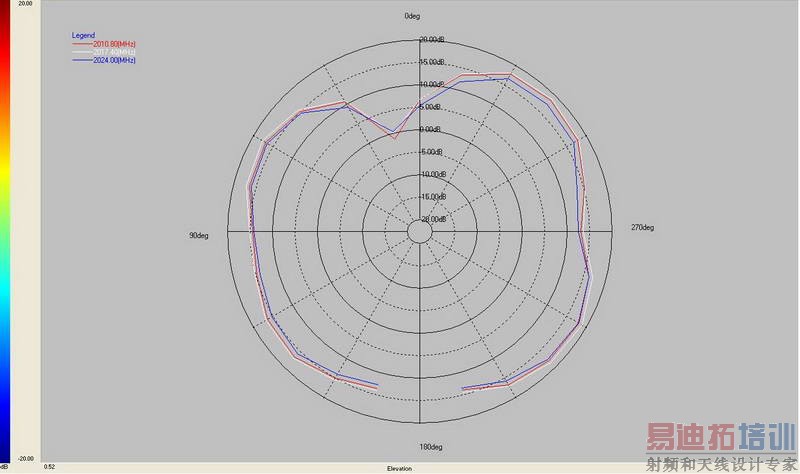

H-Plane (Elevation 90°)
