WIFI-OTA测试规范简介(三)

录入：edatop.com 点击：

针对WLAN终端机的辐射测试进行介绍。

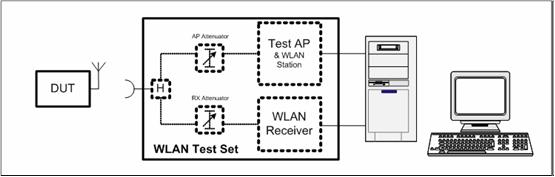

测试环境如下图所示：

1.发射功率测试：
辐射功率的测试步骤与传导发射功率的测试步骤是一样的。由于辐射路径上存在损耗，所以AP和RX衰减器的设置有所不同。这里我们假定测试天线的路径损耗和增益是已知的。

测试步骤：
推荐步骤：
1)设置AP衰减器，满足在被测物天线连接端的接收信号高于初始接收灵敏度10dB。
2)设置RX衰减器，满足在WLAN接收机输出端的被测物的接收信号等级高于初始接收灵敏度10dB。
3)设置AP测试仪在指定的信道、调制方式及数据速率下发射所要求的信号。
4)被测物与AP测试仪相连。
5)AP测试仪发射连续的单播测试数据包给被测物。
6)被测物反馈所接收到的带有ACK控制帧的单播测试数据包。
7)WLAN接收机报告所接收的ACK控制帧，数据传输率和控制电脑所读到的RSSI值。计算并记录大约10秒时间里RSSI的平均值。
8)在每个要求的信道及数据传输速率下重复步骤3到7。
9)制作一个表格填写每次测试的信道，调制方式，数据传输速率和RSSI的平均值。
RSSI的读取：
10)移开测试天线并且与能够产生WLAN IEEE 802.11a/b/g信号的一个矢量信号发生器相连。
11)设置RX衰减器的值等于路径损耗减去测试天线增益
12)在步骤9中表格按照初始测试在指定的中心频率，调制方式及数据传输速率下设置信号发生器并发送WLAN ACK控制帧。
13)设置WLAN接收机的信道与信号发生器相同。
14)通过WLAN接收机监控所报告的RSSI。
15)调整信号输出等级以便在相应接收灵敏度测试中记录WLAN接收机所报告RSSI，并且记录信号输出等级。
16)按照表格重复步骤12-15测试所有的数据传输速率及信道。

2.接收灵敏度度测试：
测试步骤：

推荐步骤：
1)设置AP衰减器，满足在被测物天线连接端的接收信号至少高于初始接收灵敏度10dB。
2)设置RX衰减器，满足在WLAN接收机输出端的被测物的接收信号等级至少高于初始接收灵敏度10dB，但是不能超过50 dB。
3)设置AP测试仪在指定的信道、调制方式及数据速率下发射所要求的信号。
4)被测物与AP相连。
5)AP测试仪发射连续的单播测试数据包给被测物。
6)被测物反馈所接收到的带有ACK控制帧的单播测试数据包。
7)WLAN接收机报告向控制电脑所接收的ACK控制帧。
8)控制电脑计算在一段时间内所接收100(TBF)数据帧的数量及相应ACKs的ACK控制帧的数量。帧接收率(FRR)计算如下：ACK接收量/数据帧发送量。
9)增加AP衰减器的衰减值，直到增加1dB的衰减值FRR降低少于90%。
10)AP衰减器每减低1dB，记录此值为”A”。
11)重复步骤3到10测试每个要求的信道及数据传输速率。
12)制作一个表格填写每次测试的信道，调制方式，数据传输速率和AP衰减器的设置。
AP测试仪和AP衰减器的设置：
13)测量功率等级并且精确至0.5dBm，记录为”P”。
14)在步骤13所测量到的功率等级增加10dB并且减到步骤10所记录的AP衰减器的值：P+10-A。最终值为接收灵敏度，并且精确至1dBm。
15)重复步骤13-14测试所有的信道，调制方式，数据传输速率及其他的测试模式。
