WIFI-OTA测试规范简介(四)

录入:edatop.com    点击:
针对带有WLAN的终端机WLAN部分及模块部分的辐射性能测试进行介绍。

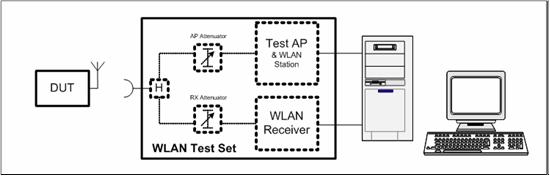

WLAN部分的测试环境如下图所示,但是要求增加一台模拟基站,并且模拟基站的天线安放在暗室的合适位置。WLAN部分仅要求对自由空间进行测试。

测试步骤:

(一)推荐步骤:
1)设置AP衰减器,满足在被测物天线连接端的接收信号高于初始接收灵敏度10dB。
2)设置RX衰减器,满足在WLAN接收机输出端的被测物的接收信号等级高于初始接收灵敏度10dB,但是不能超过50 dB。
3)设置AP测试仪在指定的信道、调制方式及数据速率下发射所要求的信号。
4)被测物与AP测试仪相连。
5)AP测试仪发射连续的单播测试数据包给被测物。
6)被测物反馈所接收到的带有ACK控制帧的单播测试数据包。
7)WLAN接收机报告所接收的ACK控制帧给控制电脑并且记录每秒的ACK控制帧的数目。
8)控制电脑记录在接收100(TBF)数据帧时段内及相应的ACKs下数据帧的数目和ACK控制帧的数目。FRR计算公式(ACKs接收数目/发射的数据帧)
9)增加AP衰减器的值,直到每增加1dB,FRR值低于90%。
10)AP衰减器每减低1dB,记录此值为”A”。
11)重复步骤1-10测试每个要求的信道,制式及数据传输速率。
12)制作一个表格填写每次测试的信道,调制方式,数据传输速率和RSSI的平均值。

(二)测试AP和AP衰减器的设置:
1 )测量功率等级并且精确到0.5dBm。
2 )在步骤13中测量到的功率等级加上10dB然后减去AP衰减器的衰减值计算结果为接收灵敏度,计算公式:P+10-A,精确到1dBm。
3 )按照表格重复步骤13-14测试所有的数据传输速率及信道。

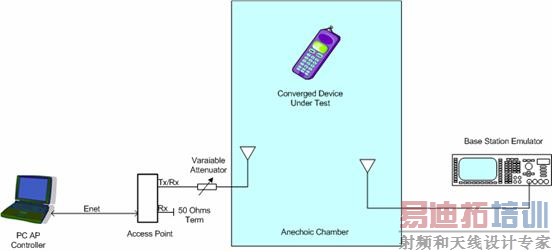

以上关于WLAN部分的测试,下面我们介绍模块部分的测试。测试环境如下图所示:

如图所示,被测物和AP天线应安置在暗室中合适位置。在最大接收灵敏度(参考极化方向和方位角)的位置完成对测试天线的测试作为参考值。假如DUT射频指标没有进行测试,要求在自由空间条件下完成TIS测量作为参考值和参考方位。

AP通过Wi-Fi DUT的MAC地址发射连续短的单播UDP数据包。当DUT发射最大功率时将反馈连续的ACKs。通过PC AP控制器运行交换机,并生成连续的单播数据包。交换机的软件作为一个可执行文件可从Wi-Fi联盟网站查询。AP的Tx/Rx模拟输出端通过可变的衰减器连接暗室内的天线。连接衰减器的目的是确保AP的发射信号不影响DUT相对灵敏度的测量。假如DUT为一个802.11b的设备并且传输在1 Mbps,那么AP的数据速率设置为”aoto”,传输数据设置为11 Mbps。完成此调试的重复时间约为630 μs。假如DUT为一个802.11g或者802.11a的设备并且传输在6 Mbps,那么AP的数据速率设置为”aoto”,传输数据设置为54 Mbps。完成此调试的重复时间约为165 μs。


测试步骤:

TIS测试要求若天线为伸缩式,还要在天线拔出和缩回两种状态下进行测试。测试搭建及测试步骤可参考“Test Plan for Mobile Station Over-The Air Performance” version 2.1第6章。

1)关闭Wi-Fi功能测试模块的低,中,高三个信道的接收灵敏度并记录测试结果。
2)打开Wi-Fi功能,设置DUT和AP使Wi-Fi DUT与AP同步。
3)打开PC AP控制器的接收机激发Wi-Fi DUT发射。
4)接收机将最先完成对DUT的ping测试。如果ping的反馈很好,这时产生持续或预先定义的UDP数据包。数据包生成结束时完成最终ping测试。
5)提高模块基站发射功率5dB。
6)确定带有Wi-Fi的模块的相对接收灵敏度的测量与第6 章中所描述的DUT的调制相符。。
7)中间信道相对灵敏度的测量应该在全部或每种组合下进行,最大的分离间隔为500kHz。
8)记录测试结果。

以上是关于带有WLAN的终端机WLAN部分及模块部分的辐射性能测试进行介绍
