WIFI-OTA测试规范简介(六)

录入:edatop.com    点击:
WLAN AP的辐射测试流程做进一步的说明。

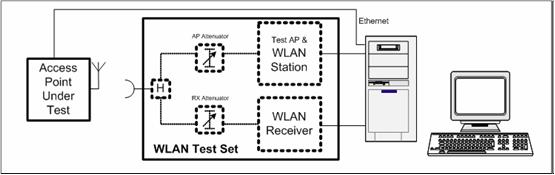

其测试环境如下图所示,PC通过以太网端口来控制APUT,WLAN基站仅仅用于APUT的通讯,功能与测试AP相似。

WLAN AP的辐射发射测量及接收灵敏度测量与传导方法的测量步骤一样,只是由于存在辐射路径损耗,在设置AP和WLAN接收机衰减时不同。

1.发射功率测量:

测试步骤

推荐步骤:

1)设置AP衰减器,满足在被测物天线连接端的接收信号高于初始接收灵敏度10dB。

2)设置RX衰减器,满足在WLAN接收机输入端的APUT的接收信号等级高于初始接收灵敏度10dB,但是不能超过50 dB。

3)设置APUT在指定的信道、调制方式及数据速率下发射所要求的信号。

4)WLAN基站与APUT同步,并且发射连续的单播测试数据包给APUT,APUT反馈带有ACK控制的数据包。

5)WLAN接收机报告APUT所接收的ACK控制帧,数据传输率和控制电脑所读到的RSSI值。计算并记录大约10秒时间里RSSI的平均值。

6)在每个要求的信道及数据传输速率下重复步骤3到5。

7)制作一个表格填写每次测试的信道,调制方式,数据传输速率和RSSI的平均值。

RSSI的读取:
8)移开被测物并且与能够产生WLAN IEEE 802.11a/b/g信号的一个矢量信号发生器相连。

9)在步骤9中表格按照初始测试在指定的中心频率,调制方式及数据传输速率下设置信号发生器并发送WLAN ACK控制帧。

10)设置WLAN接收机的信道与信号发生器相同。

11)通过WLAN接收机监控所报告的RSSI。

12)调整信号输出等级以便在相应接收灵敏度测试中记录WLAN接收机所报告RSSI,并且记录信号输出等级。

13)按照表格重复步骤9-12测试所有的数据传输速率及信道。

2.接收灵敏度度测试:

测试步骤:

推荐步骤:

1)设置AP衰减器,满足在WLAN APUT的天线连接端的接收信号至少高于初始接收灵敏度10dB。

2)设置RX衰减器,满足在WLAN APUT输出端的被测物的接收信号等级至少高于初始接收灵敏度10dB,但是不能超过50 dB。

3)设置APUT在指定的信道、调制方式及数据速率下发射所要求的信号。

4)WLAN基站与APUT同步,并且发射连续的单播测试数据包给APUT,APUT反馈带有ACK控制的数据包。

5)WLAN接收机报告向控制电脑所接收的ACK控制帧。

6)控制电脑计算在一段时间内所接收100(TBF)数据帧的数量及相应ACKs的ACK控制帧的数量。帧接收率(FRR)计算如下:ACK接收量/数据帧发送量。

7)增加AP衰减器的衰减值,直到增加1dB的衰减值FRR降低少于90%。

8)AP衰减器每减低1dB,记录此值为”A”。

9)重复步骤3到8测试每个要求的信道、调制方式及数据传输速率。

10)记录每次测试的信道,调制方式,数据传输速率和AP衰减器的设置。

AP测试仪和AP衰减器的设置:

1 )测量功率等级并且精确至0.5dBm,记录为”P”。

2 )在步骤1所测量到的功率等级增加10dB并且减到步骤10所记录的AP衰减器的值:P+10-A。最终值为接收灵敏度,并且精确至1dBm。

3 )重复步骤1-2测试所有的信道,调制方式,数据传输速率及其他的测试模式。

3.TRP测试信道及支持数据传输速率:

-测试信道:IEEE 802.11b/g 低、中(No.6)、高信道
IEEE 802.11a 低、中(所支持)、高信道

-数据传输速率:IEEE 802.11b 11Mbps
IEEE 802.11g 6Mbps
IEEE 802.11a 6Mbps

4.TIS测试信道及支持数据传输速率:

-测试信道:IEEE 802.11b/g 低、中(No.6)、高信道
IEEE 802.11a 低、中(所支持)、高信道

-数据传输速率:IEEE 802.11b 11Mbps
IEEE 802.11g 54Mbps
IEEE 802.11a 54Mbps

关于WLAN 终端机及AP的传导及辐射的测试规范已全部介绍完毕
