电源测量小贴士(连载二): 低压DC电路开机测试

录入:edatop.com    点击:

使用吉时利DMM7510检查电压和纹波,确保满足规范。

原型制作是设计中比较激动人心的步骤之一。在这个阶段,在理想情况下,您已经看到设计愿景就要变成现实,如果一切能够照计划进行的话。可能会出现很多问题,如电路板布线、焊点、元器件贴装和寄生电容等,因此在测试原型电源时,最好要审慎。
这是一种常见作法,但仍需指出的是,应使用数字万用表检查所有输入和输出阶段是否有短路。同样,还要检查电路板上所有关键功率点,确保电路不会非故意短路。应尽可能把低压模拟电路和数字电路隔离成多个子电路,这在发生问题时有助于调试问题及控制损失。

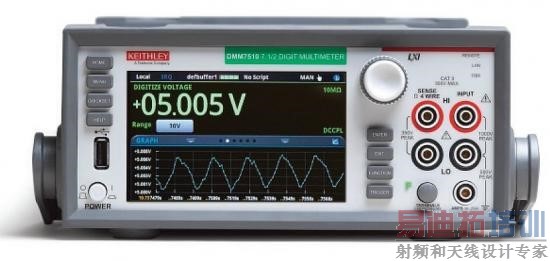

电路板很可能至少有一个辅助电源。下一步是隔离这个电源,在有负载和没负载的情况下测试输出。这有助于分析电源本身的特性,帮助隔离存在的任何问题。可以使用精密万用表检查电压和纹波,如DMM7510(如上图所示),确保所有指标都满足规范。DMM7510的图形界面也可以帮助您在屏幕上观察高频纹波。如果您想进一步了解纹波测量,这里的应用指南为您介绍了详细的测量过程。
在隔离电源的同时,应检查机载电源供电的所有低压电路。应使用隔离DC电源,如吉时利2280S,为各个低压子电路供电,而不是使用机载电源。这将有助于隔离与各个子电路有关的问题。

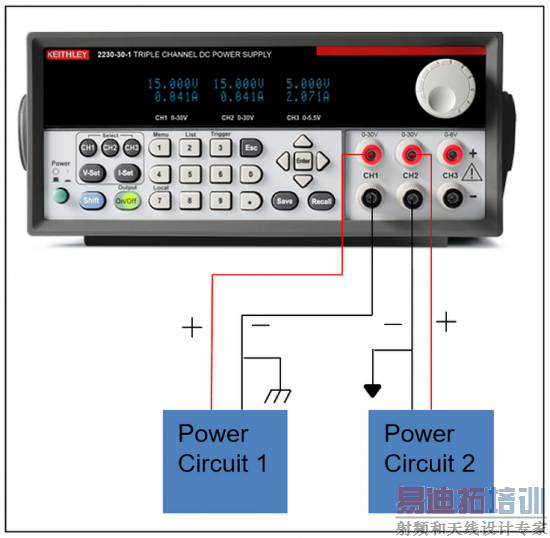

机载电源偶尔有多个输出,您可以使用拥有多条隔离通道的DC电源。可以使用DC电源,同时显示编程设置和实际被测输出。您可以查看DC阶段是否吸收太多的电流。另一个选项是在电源和被测器件之间连接一台DMM,如DMM7510,密切监测吸收电流和功耗。在这个阶段,您还应根据需要测试每条子电路的待机电流和状态电流。吉时利2280S精密测量电源提供了10nA分辨率和0.05%精度,可以帮助您在现代高效设计中进行超低电流测试。
Keithley2280电源可以帮助您完成超低电流测试。
最后,如果您需要为被测系统提供精密电压,可以考虑使用4线远程传感台式电源。这种设备可以消除台式电源与被测系统之间的导线中的任何电压下跌产生的影响。
在下一篇博文中,我们将考察高压AC电路开机。
