电源测量小贴士(连载三): 高压AC电路开机测试

在第一次开机过程中，我们先把高压阶段与低压阶段隔开。我们建议使用具有限流功能的AC电源。一旦选择了AC电源，先从设计的最低AC电压入手，这是一个关键步骤，有助于减少重大熔断风险，如焊接不良、组装差或PCB设计错误等潜在问题导致的熔断。

现在开始测量AC输入电压和电流。我们建议使用相应等级的差分探头和电流探头。如果您使用钳夹电流探头测量未负载系统吸收的低AC输入电流，实际上您会提高探头看到的电流。为此，把线路导体简单地多次循环通过钳夹。记住，要把电流读数除以圈数。

现在准备就绪，被测器件即将通电。但在通电前，应在AC输入上使用示波器或功率分析仪，并启用记录功能，确保捕获涌入电流和瞬态事件。我们建议使用PA1000功率分析仪，这是为快速、高效、准确地测量功耗而优化的。这台功率分析仪还提供了涌入电流模式，测试电流涌入期间的峰值。

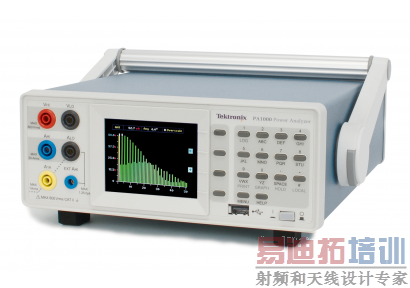

功率分析仪，如PA1000，可以简便地完成AC电路开机测试。

如果您想记录启动电流，可以使用拥有连续记录功能的功率分析仪。在开机过程中发生灾难性故障时，这有助于保存数据，因此我们强烈推荐这种作法。

需要更多的洞察力？可以使用DPOPWR示波器软件，其提供了全面功率分析套件，可以帮助您在开机过程中测量和调试输入AC功率参数。

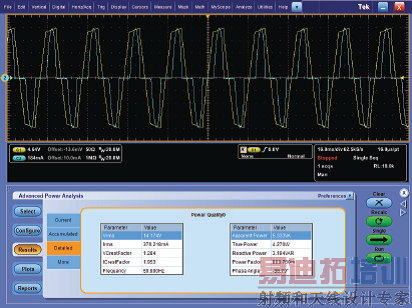

这是使用DPOPWR或MSO5000B示波器进行AC功率分析的实例。

一旦检查了各个项目，现在可以启用低压控制电路，全面了解相关信息。
