谁发明了第一台混合信号示波器？

录入：edatop.com 点击：

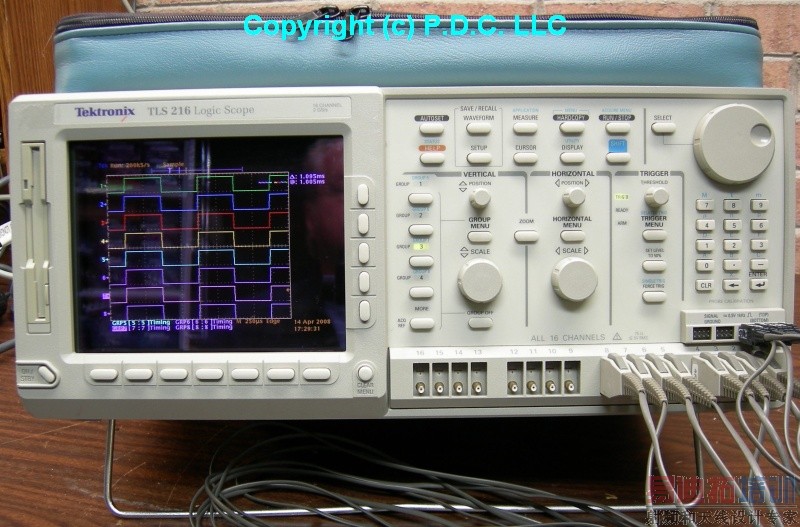

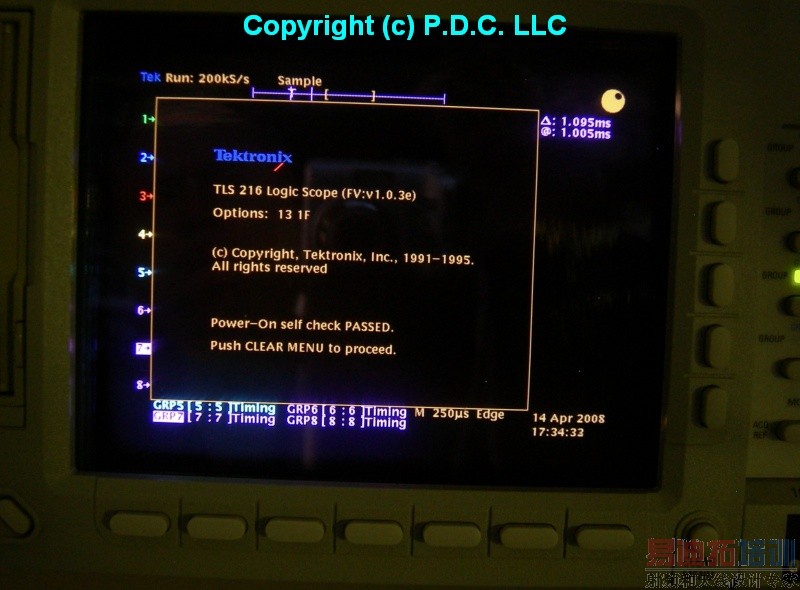

一直以为，第一台混合信号示波器是HP在1996年推出的54645D。其实在这之前的好几年大概是1991年，Tektronix就推出了混合信号示波器，但当时Tektronix并不这么叫，而是称呼为Logic scope，逻辑示波器，一个怪怪的称呼。从这个名称上也看得出来，当时Tektronix更偏重于逻辑分析仪。事实上这款仪器也提供了非常强悍的性能，通道多达16路，每一通道的带宽高达500MHz，采样率2Gsps，输入阻抗1MΩ//2.5pF,有源探头。所有这一切指标在当时是非常高的，主流高端示波器的指标也不过如此，比如TDS620也只不过是这个指标，而且是两通道。同是500MHz，只是通道数增加到4个，采样率增加到2.5Gsps,存储深度达到15k的TDS644B售价却高达14,950 美金，由此可想而知TL216就算不是天价，也贵的离谱。

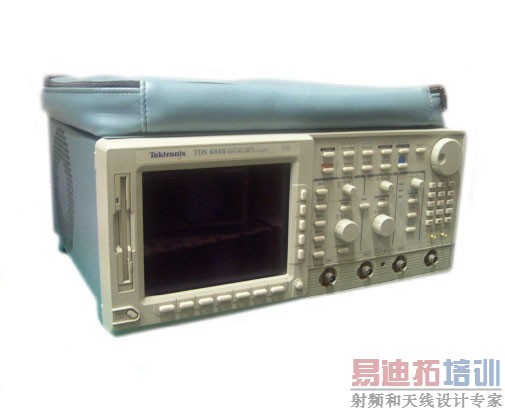

TDS644B

作为一款16通道，兼具示波器和逻辑分析仪功能的仪器，提供高达2Gsps的同步采样率，突破了当需要同时测量超过4个通道时一般示波器的限制，而且就算你要查看并行总线的时域情况，也能获得模拟通道的效果。很好的解决了一个系统中模拟和数字信号共存的探测问题，但TL216当时瞄准的应用并不是现在MSO的传统领域——测试混合信号IC，因为当时混合信号IC还没有真正兴起。直到像Microchip这样的厂商推出混合mcu之后，Agilent才推出了54645D，不但取得了成功，还一举奠定了MSO的基本架构。

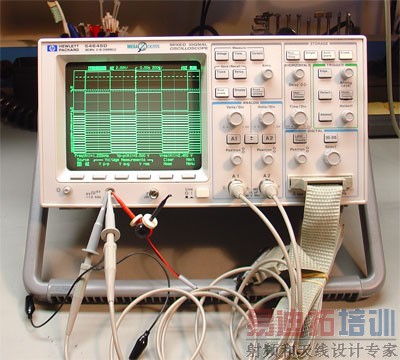

第一代MSO，采用MegaZoom1技术

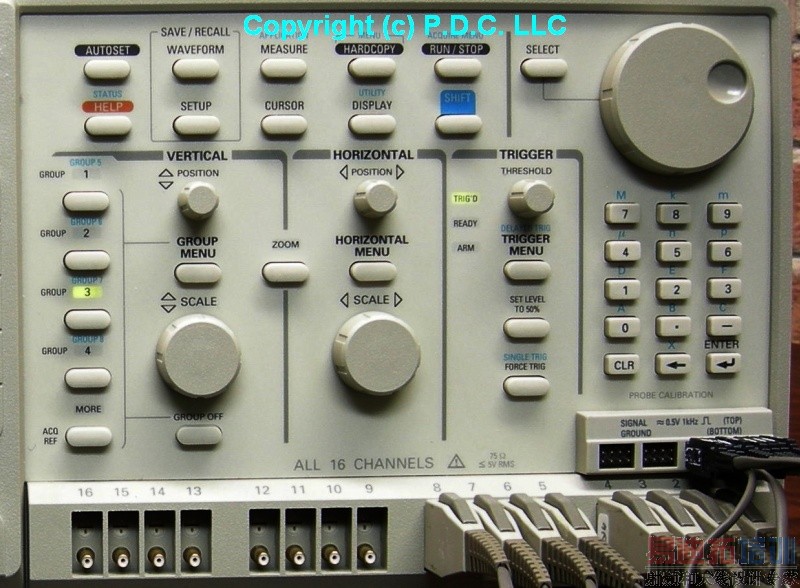

当然54645D的性能比起TL216来有很大差距，可以说根本不在一个档次。54645D的基本参数是模拟2通道，100MHz带宽，200Msps的采样率，16个逻辑通道提供400M/200Msps的采样率（半通道/全通道模式），但存储深度却高达1MB/ch。TL216差不多比54645D早了5年，而且TL216除了提供示波器上常见的边沿，毛刺，码型触发以外，还率先提供了时间间隔和顺序触发模式，这对于检测建立/保持时间违规，握手时序是非常有益的。54645D并未在触发模式方面做出太大突破，只是加强了码型触发功能。除了提供强大的触发功能以外，TL216还提供了就算今天看来也非常有特色的有源探头，而且所有通道的输入阻抗都是1MΩ//2.5pF，这无论对于模拟信号还是数字信号，都能有效降低负载效应，也不用刻意进行探头焊接。TL216的探头也跟我们今天熟悉的MSO逻辑探头是不同的，“podlet-style”替代了常见的“pencil-style”，探头尖是标准的0.1inch（2.54mm）这对于贴片或密引脚的芯片探测来说，简直就是量身定制。

TL216的功能现在看起来有很多都是超前的，但瞄准的市场应用却是硬件性能测试、多通道数据采集、复合信号分析、A/D 和 D/A 分析、硬件时序分析，而不是现在MSO所关注的嵌入式设计，当时虽然嵌入式这种说法，但54645D却是盯上了混合MCU测试这样的应用。加上TL216 昂贵的售价一定在很大程度上损害了市场的接受度，要知道当时就算同等性能的4通道示波器也要1万多美金，反正不管怎么说这款Tektronix历史上做出的跟MSO最接近的产品失败了，并没有后续。反而是性能比TL216低很多，但价格也容易为客户接受的54645D取得了成功。这不能不说是一个产品总是以市场需求为导向的典型案例。Tektronix在2006年卷土重来，重行杀回MSO市场，这次它采用了已经成市场标准的Agilent的MSO架构，而另外两家示波器厂商一看Tektronix有了动作，也迅速跟进，这也燃起了MSO的一场混战，也使得MSO迅速普及开来。
