交流与直流测量方法的比较——直流反转测量法
录入:edatop.com 点击:
锁定放大器的一个替代方法是在电流信号上使用直流极性反转[1]的方法来消除噪声。这是消除偏移[2]和低频噪声[3]的一种完善技术。当今的直流源和纳伏表在降低噪声源的影响和缩短实现低噪声测量的时间方面都要显著优于锁定放大器。
如图2所示,首先简单的为测试对象提供电流并测量其电压值,然后反转电流并再次测量电压值。将两次测量的差值除以二就得到测试对象在外加电流下的电压响应。重复这一过程并使用平均法来降低噪声带宽,并因此降低噪声。有些研究人员称这一方法为Delta测量法[4]。

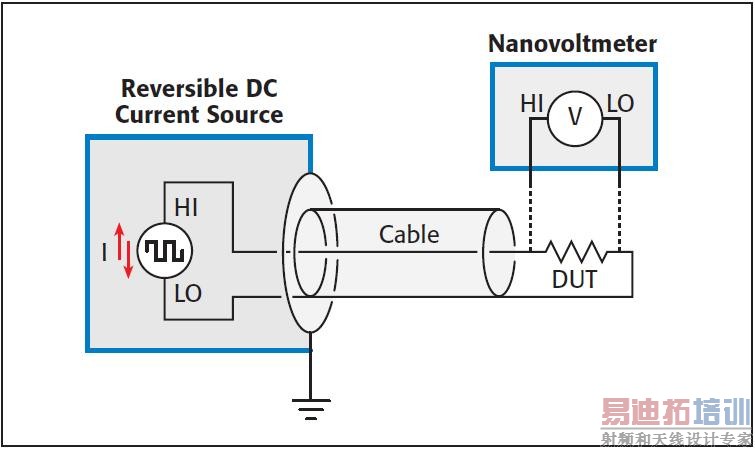

图2使用四线法[5]的直流反转测量电路
如图2所示,首先简单的为测试对象提供电流并测量其电压值,然后反转电流并再次测量电压值。将两次测量的差值除以二就得到测试对象在外加电流下的电压响应。重复这一过程并使用平均法来降低噪声带宽,并因此降低噪声。有些研究人员称这一方法为Delta测量法[4]。
图2使用四线法[5]的直流反转测量电路
