关于高亮度LED测试基础知识加油站 II
录入:edatop.com 点击:
漏电流测试
当施加一个低于击穿电压的反向电压时,对HBLED两端的漏电流[1](IL)的测量一般使用中等的电压值。在生产测试中,常见的做法是仅确保漏电流不不至于超过一个特定的阈值。
提升HBLED的生产测试的吞吐率
过去,HBLED的生产测试的所有环节都由单台PC来控制。换而言之,在测试程序的每个要素中,必须针对每次测试配置信号源和测量装置,并在执行预期的行动后,将书记返回给PC。控制PC根据通过/不通过的标准进行评估,并决定DUT应归入哪一类。PC发送指令和结果返回PC的过程将耗费大量的时间。

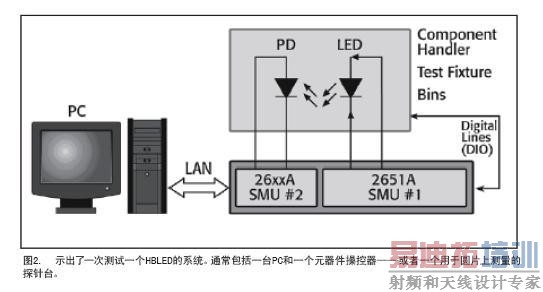

最新一代的智能仪器,包括吉时利公司最新的大功率2651A[2]系统信号源/测量仪(SourceMeter),由于可以最大限度减少通信的流量,从而可以大幅度提升测试吞吐率。测试程序的主体嵌入到仪器中的一个Test Script处理器[3](TSP®)中,该处理器是一个用于控制测试步骤的测试程序引擎,内置通过/不通过标准、计算和数字I/O的控制。一个TSP可以将用户定义的测试程序存放到存储器中,并根据用户需要来执行该程序,从而减少了测试程序中每个步骤的建立和配置时间。
当施加一个低于击穿电压的反向电压时,对HBLED两端的漏电流[1](IL)的测量一般使用中等的电压值。在生产测试中,常见的做法是仅确保漏电流不不至于超过一个特定的阈值。
提升HBLED的生产测试的吞吐率
过去,HBLED的生产测试的所有环节都由单台PC来控制。换而言之,在测试程序的每个要素中,必须针对每次测试配置信号源和测量装置,并在执行预期的行动后,将书记返回给PC。控制PC根据通过/不通过的标准进行评估,并决定DUT应归入哪一类。PC发送指令和结果返回PC的过程将耗费大量的时间。
最新一代的智能仪器,包括吉时利公司最新的大功率2651A[2]系统信号源/测量仪(SourceMeter),由于可以最大限度减少通信的流量,从而可以大幅度提升测试吞吐率。测试程序的主体嵌入到仪器中的一个Test Script处理器[3](TSP®)中,该处理器是一个用于控制测试步骤的测试程序引擎,内置通过/不通过标准、计算和数字I/O的控制。一个TSP可以将用户定义的测试程序存放到存储器中,并根据用户需要来执行该程序,从而减少了测试程序中每个步骤的建立和配置时间。
