数字万用表使用和常用电子元器件的识别与检测

录入：edatop.com 点击：

一、交直流电流的测量

根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

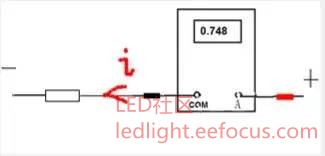

测量电流时的连接电路图（i为电流）

二、交直流电压的测量
红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

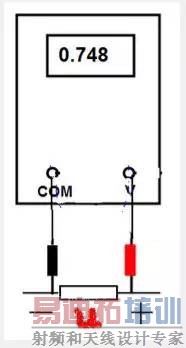

测量电压时的连接电路图（u为电压）

三、电阻的测量

电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

四、短开路检测
将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。
用此方法可以检测电路线路的通断情况。
注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。

五、数字万用表电容检测方法

检测电容有专用的电容表来测量电容容量

也可用万用表测量

固定小电容器的检测
1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。

2、检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用电阻挡。两只三极管的β值均为100以上，且穿透电流要些可选用 3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。

3、对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。

1．数字万用表检测电解电容：

（1）用电容档直接检测
某些数字万用表具有测量电容的功用，UT51其量程分为200μ和20μ两档。

测量时先将红表笔接到电流端孔，黑表笔接到COM端孔，功能档位选择电容档位，再用红黑表笔接已放电的电容两引脚（注意极性），选取适当的量程后就可读取显示数据。
200μ档，宜于测量20uF至200μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。
　
（2）用蜂鸣档初步判断电容的好坏

使用数字万用表的蜂鸣器档，可以高速检验电解电容器的质量好坏。测量方法如上图所示，将数字万用表拨至蜂鸣器档，用两支表笔区分与被测电容器Cx的两个引脚接触。接着，再将两支表笔对调测量一次，蜂鸣器应发声，此种情况标明被测电解电容基本正常。此时，可再拨至20MΩ或200MΩ高阻档测量一下电容器的漏电阻，即可判别其好坏。

测试时，假设蜂鸣器不断发声，标明电解电容器内部曾经短路；若重复对调表笔测量，蜂鸣器不响，仪表总是显示为“1”，则标明被测电容器内部断路或容量消逝。用数字万用表测量大于20μF的电容注意这个方法很实用。

（3）用电阻档初步检测电容

实际证明，使用数字万用表也可观察电容器的充电进程，这实践上是以屏幕的数字量反映充电电压的改动情况。下面引见的是运用数字万用表电阻档检测电容器的方法，关于未配置电容档的仪表很有适用价值。此方法适用于测量0.1μF～几千微法的大容量电容器。

将数字万用表拨至适宜的电阻档，红表笔和黑表笔区分接触被测电容器Cx的两极，这时显示值将从“000”开端逐渐添加，直至显示溢出符号“1”。若不断显示“000”，标明电容器内部短路；若不断显示溢出，则能够时电容器内部极间开路，也可以够时所挑选的电阻档不适宜。检验电解电容器时须要留意，红表笔（带正电）接电容器正极，黑表笔接电容器负极。

2.指针式万用表检测电解电容器
1.因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
2.将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。
3.对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后**表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。
4.使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。

六、电感器的检测

将万用表置于电阻档，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。根据测出的电阻值大小，可具体分下述三种情况进行鉴别：
1.被测色码电感器电阻值为零，其内部有短路性故障。
2.被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。

七、二极管的正反向电阻，压降和好坏的判断

首先要强调的是用数字万用表测量二极管时，实测的是二极管的正向电压值，而指针式万用表则测的是二极管正反向电阻的值。

二极管有锗管和硅管之分。锗管正向压降比硅管小，0.1-0.3V为锗二极管，0.5-0.8V则为硅二极管。

（1）用指针式万用表欧姆档测量二极管的正、反向电阻。
