使用电流探头抓取电机运作的电流信号波形
录入：edatop.com 点击：
使用安捷伦DSO 1012A示波器,1146A电流探头抓取电机开始运作——正常运作——停止运作的电流信号波形。
1.确定1146A电流探头安装好9V碱性电池,选到0.1V/A(0.1A-10A)档；
2.将电流探头连接到示波器上；
3.按通道并选择到测量电流档“A”；
4.时基选择20ms/div，幅度档位选择5A/div;
5.按触发菜单，选择“普通触发”－“上升沿触发”，调节触发电平5A左右；

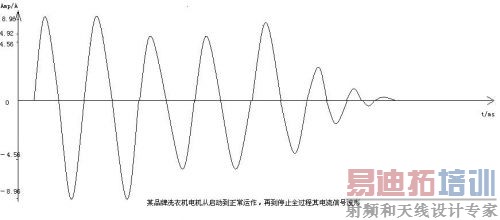

6.将探头夹在电机待测信号线上，示波器上按下“single”，运行电机抓取波形如图；
