早期的网络分析仪

1950年HP制造出了805A，这是一台运行在VHF（30MHz~300MHz）的同轴桥，第一次同时提供了阻抗幅度和相位角度的直观读数。

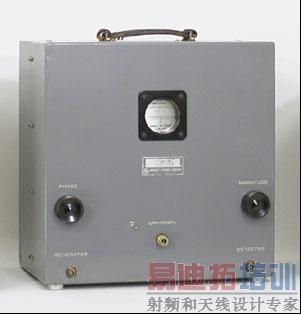

HP803AVHF桥

803A利用了Byrne-bridge的原理，同时控制两个探测器，一个对电场采样，而另一个对磁场采样。每个探测器都通过电阻到地。电压通过电阻施加到Slotted-line的两端。阻抗幅度由两个探测器的位置决定，当通过电阻的电压调整到相等Slotted-line有一点的电压彼此抵消，Slottedline该抵消点的位置则是阻抗相位角度，该抵消点由一个可移动的探测器检测。

803AVHF桥，需要外部的RF信号源和一个灵敏的VHF接收机，可以在55~500MC范围内测量阻抗幅度和相位角度。阻抗直读为欧姆，相位角度直接在100MC显示，很容易通过计算得出其他频率的相位角度。阻抗的范围是2~2000欧姆。

要求的辅助设备：

操作803A的需要一个外部的信号源和外部的检测器。

信号源：RF信号源必须具有AM功能，输出至少1mW。HPVHF信号发生器可以满足。608B频率范围为10MC~400MC，612A频率范围450MC~500MC。

接收机：和桥一起使用的检测器作为接收机灵敏度至少达到比最小输入信号（1mW）低的90dB。417AVHF检测器可以满足要求。

第一套网络分析仪。从左到右：608BVHF信号源，803AVHF桥，417AVHF接收机

接收机表，BoontonRadio设计的仪器

另外一个早期网络分析仪榜上有名的有趣仪器是250Rx表。重要原因有二：从技术角度看，它是另外一种早期计算元件实部和虚部的方法。从商业角度看，250Rx表不是HP的原始设计，是壮大中的HP在50年代末期买下其他公司的最早例子之一。HP在1959年收购了BoontonRadio公司（BRC），一家因设计了大量优秀RF仪器而备受尊重的公司，250ARx表便是代表之一。HP卖出了许多BRC的仪器，甚至到60年代末HP自己的型号出现时还有几种仪器（202J，202H，207H，250A）在售。（250B就是HP在1968年重新设计并升级的仪器。）

左，250A，右250B

“S”参数之前

在晶体管诞生10周年后，和250ARx表一起配套使用的一个有趣附件被制造出来，一个非常早期表征晶体管参数的工具之一。附件的适配器包括外部电源的偏置滤波器和3个用于测量Yoe，Yib，Yie的独立的插件电路板。

Yoe=输出准入，带有输入电路短路的共发射机配置

Yib=输入准入，输出电路短路的共基极配置

Yie=输入准入，输出电路短路的共发射机配置

这个解决方案满足了直到50年代末期的晶体管测量。这一时期晶体管的性能和可用的频率范围远远低于Rx表250MHz的上限频率。频率高于100MHz，Y参数将会变得很难测量，因为很难获得良好的短路，开路，并且短路经常引起器件振荡。

60年代初晶体管的性能越来越强导致了工业使用细微的差分参数，“S”参数或散射参数，很容易测量到100MHz以上。由于HP在1966年推出了1GHz的矢量电压表8405A，使得“S”参数成为工业标准。
