双绞线快速测试电路

录入：edatop.com 点击：

采用图1所示的系统，可以快速地测试一个包含双绞线对的电缆，可检测开路或倒接线对、线对间短路，以及无关线对之间的短路问题。测试器由一个有源测试件和无源终端组成，分别插入电缆的两端。(以下以一根RS-449电缆为例。)

测试件采用电池供电，或15V~24V的直流电源。稳压器(IC1)接成一个电流调节器，为电缆各端的LED串提供标称25mA电流。本例中的电缆包含八个双绞线对，如果电缆良好，则测试件上的全部八只LED(DA~DH是一个条形显示器串联的各段)以及终端件上的全部八只LED(D1~D8)都发光。如果某个双绞线对开路或反接，终端件上的相应LED熄灭；如果某对短路，则两端上的相应LED都熄灭；如果任何两个不同线对中的无关导线短路，则两端串联的所有中间LED都熄灭。例如，若第4、6线短路，则LED DA、DB、D1和D2将熄灭。

为安全考虑，可以为稳压器IC1加一个散热片，但正常工作的测试仪完全可在稳压器的功耗限制内。即使有很多线对短路，700mW功耗产生的结温也不超过60°C，而IC保证的关断温度是160°C。整个测试仪的制作成本不到50美元。

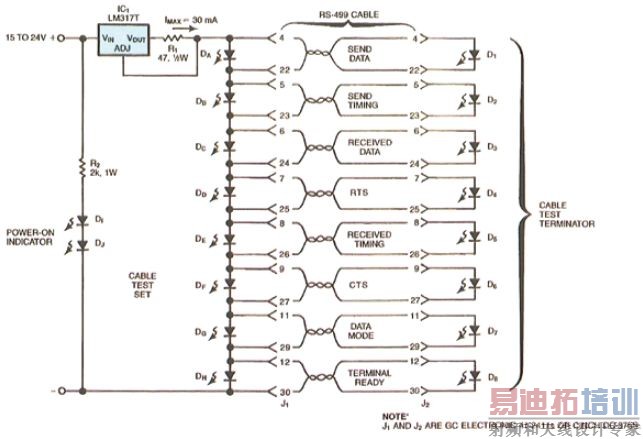

图1，该系统可以快速测试一个包含双绞线对的电缆。
