总线控制逻辑的VHDL设计仿真与测试

　　计算机系统是由许多具有独立功能的模块互相连接而成的。随着计算机的不断发展和广泛应用，各生产厂商除了向用户提供整套系统外，还设计和提供各种功能的插件模块，让用户根据自己的需要构成自己的应用系统或扩充原有的系统。这些模块间需要互相通信，需要有高速、可靠的信息交换通道，这就是总线。总线使得计算机各模块之间的信号线可以直接互相连接，提高了信号传输的速度。

　　VHDL(Very-High-Speed Integrated Circuit Hardware Description Language)是一种硬件描述语言，在电子设计领域得到广泛应用，最新版本为IEEE标准的1076-1993版，由IEEE在1993年公布。VHDL主要用于描述数字系统的结构、行为、功能和接口。本文用VHDL的有限状态机来描述和仿真计算机总线控制器的逻辑行为。

　　1 总线在总线控制器的控制下工作

　　在计算机系统各模块之间的信息通信过程中，每一时刻只能有一组信息在总线上传输。如果有多组信息要传输，只能在总线控制器的控制下，按顺序分别传输，这样对每一组信息的传输就形成一个传输周期，这个周期包括申请分配阶段、寻址阶段、数据交换阶段和撤消阶段。申请分配阶段由主模块提出总线使用申请，经总线控制器批准后获得总线使用权；之后主模块把从模块地址放置到地址总线上，即寻址阶段；从模块接收到地址后做好相应的通信准备工作，并与主模块建立通信，进行数据交换；数据交换结束后，主模块通知总线控制器，并交还总线使用权，即撤消阶段。常用的总线通信方式有同步通信方式和异步通信方式两种。

　　2 同步通信方式的有限状态机描述和仿真

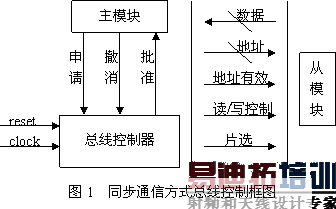

　　在同步通信方式里，模块之间的通信传输周期是固定的。有精确稳定的系统时钟作为传输周期的“标尺”，通信双方严格按照时钟标尺进行各种操作，以主模块(如CPU)从从模块(如内存)读取数据为例，总线控制器框图如图1所示。

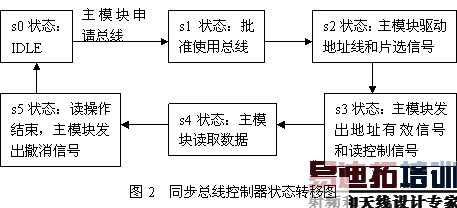

　　这种方式下总线的控制状态转移图如图2所示。

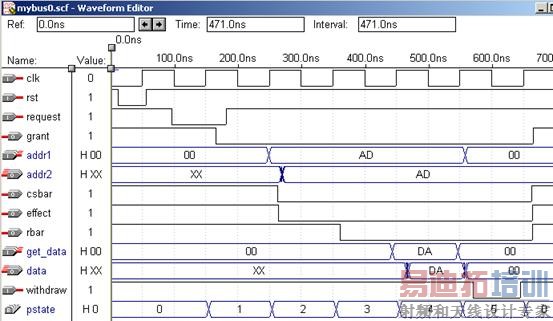

　　用VHDL进行描述并在MAX+PLUSII上进行仿真，结果如图3所示：

　　从图3可以看出，控制器一开始处于状态0(空闲状态)，此时总线批准控制信号grant、片选信号csbar、地址有效信号effect和读控制信号rbar均处于无效的高电平；一旦有主模块发出总线请求，即request信号为低电平，控制器转移到状态1，总线批准控制信号有效，申请得到批准，这里假设主模块只有一个，即不存在多个主模块竞争使用总线的情况；进入状态2后，主模块发出地址，这里假设地址为“AD”，同时置片选信号csbar和地址有效信号effect为有效状态，从模块接收到地址有效信号和片选信号后，根据主模块发出的地址进行数据准备工作；进入状态3后，主模块发出读控制信号，即置rbar信号为有效状态；进入状态4后，假设从模块数据准备就绪，并发送到数据总线上，这里假设数据为“DA”，主模块读取数据；进入状态5后，主模块读数据完毕，发出撤消信号，即置withdraw信号为有效状态，之后返回状态0，所有控制信号都返回到无效状态；至此，一个数据传输周期结束。在传输过程中，各个模块的动作严格按照系统时钟同步进行。

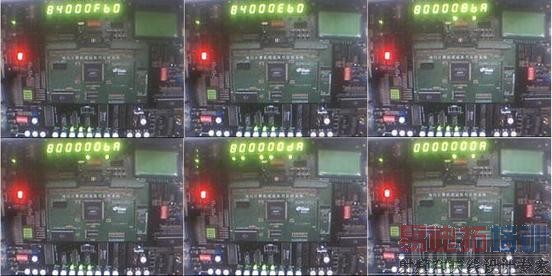

　　本设计下载到GW48—GK2/PK2 EDA实验开发系统，该系统目标芯片为EP1K100QC208-3，按照结构图No.0进行硬件测试，实验系统提供测试引脚的限制，只测试地址和数据均为4位(测试低4位)的情况，结果如图4所示。

　　从图4中可以看出，在状态0，首先设置withdraw、request和rst为“1”，依次对应图中下方3个发光二极管，此时4个输出控制信号rbar、effect、csbar和grant为“1”，这4个信号按次序组成一个4位二进制数据，该数据经过译码器译码后由数码管显示输出结果，因4个信号均为“1”，故应该显示结果“F”，如图中上面的数码管显示“F”(右边第3个数码管)。第2步，按照图3所示时序设置rst和request信号并由按键3输入一个时钟脉冲，进入状态1，此时grant信号为“0”，4个输出控制信号组合为“1110”，可以看到图中数码管显示“E”，表明主模块申请总线被批准。第3步，设置地址信号addr1(低4位)为“1010”，即“A”，如图中数码管下方两个发光二极管所示，并输入一个时钟脉冲，进入状态2，该地址信号由addr2经译码器译码后由数码管显示出来，如图中上面最右边的数码管显示“A”，在该状态中地址有效信号effect和片选信号csbar均为“0”，此状态下主模块发出地址有效信号和片选信号，4个输出控制信号组合为“1000”，从图中可以看到数码管显示数字“8”。第4步，输入一个时钟脉冲进入状态3，该状态下主模块发出读控制信号，即置rbar信号为“0”，4个输出控制信号全部为“0”，如图中数码管显示“0”。第5步，设置数据信号get_data(低4位)为“1101”，即“D”，如图中数码管下方两个发光二极管所示，并输入一个时钟脉冲，进入状态4，该数据信号由data经译码器译码后由数码管显示出来，如图中上面右边第2个数码管显示“d”。第6步，输入一个时钟脉冲，进入状态5，主模块读取数据完毕，并发出撤消信号，1个数据传输周期结束；之后如果再输入一个时钟脉冲则回到状态0。
