均衡技术--数字工程师要掌握的射频知识连载（六）
录入：edatop.com 点击：
前面我们介绍了预加重或者去加重技术对于克服传输通道损耗、改善高速数字信号接收端信号质量的作用，但是当信号速率进一步提高或者传输距离更长时，仅仅在发送端已不能充分补偿传输通道带来的损耗，这时就需要在接收端同时使用均衡技术来进一步改善信号质量。
所谓均衡，是在数字信号的接收端进行的一种补偿高频损耗的技术。常见的信号均衡技术有3种：CTLE（continuous time linearequalization)，FFE（feedforwardequalization）和DFE（decision feedbackequalization）。

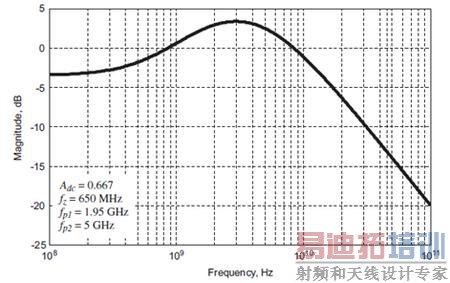

CTLE是在接收端提供一个高通滤波器，这个高通滤波器可以对信号里的主要高频分量进行放大，这点和发送端的预加重技术带来的效果是类似的。下图是USB3.0总线在接收端使用的CTLE均衡器的频响曲线的例子。

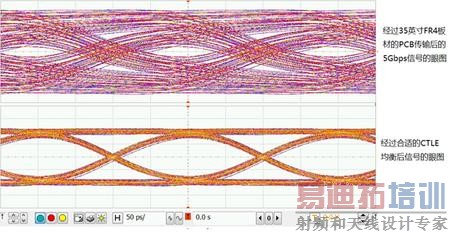

下图反映出的是一个5Gbps的信号经过35英寸的FR4板材传输后的眼图，以及经过CTLE均衡后对眼图的改善。
