调制器时延测试--射频信号测量连载（六）
录入：edatop.com 点击：
在卫星通信或者导航等领域，需要测试其射频输出（可能是射频或者Ku/Ka波段信号）相对于内部定时信号（1pps或100pps信号）的绝对时延并进行修正。这就需要使用至少2通道的宽带示波器同时捕获定时信号和射频输出，并能进行精确可重复的测量。

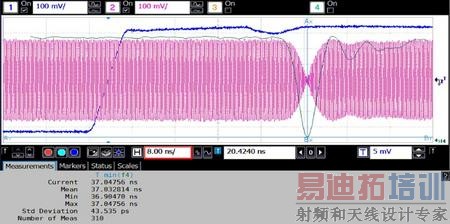

下图是用示波器捕获到的1pps定时信号（蓝色波形）以及QPSK调制的射频输出信号（紫色波形）。用作触发的定时信号到来后，射频信号功率第1个过零点的时刻相对于定时信号的时延就是要测量的系统时延。如果仅仅通过手动光标测量，很难卡准合适的功率零点位置。我们借助于前面介绍过的数字检波功能，可以检出射频信号的功率包络并进行放大（如灰色波形所示），并借助示波器的测量功能来测量功率包络最小点的时刻（Tmin），这就实现了卫星转发器或调制器时延的精确测试。通过多次自动测试过零点时刻，还可以进行长时间的统计，以分析时延的变化范围和抖动等。
下图是用示波器捕获到的1pps定时信号（蓝色波形）以及QPSK调制的射频输出信号（紫色波形）。用作触发的定时信号到来后，射频信号功率第1个过零点的时刻相对于定时信号的时延就是要测量的系统时延。如果仅仅通过手动光标测量，很难卡准合适的功率零点位置。我们借助于前面介绍过的数字检波功能，可以检出射频信号的功率包络并进行放大（如灰色波形所示），并借助示波器的测量功能来测量功率包络最小点的时刻（Tmin），这就实现了卫星转发器或调制器时延的精确测试。通过多次自动测试过零点时刻，还可以进行长时间的统计，以分析时延的变化范围和抖动等。
