射频信号时频域综合分析--射频信号测量连载(三)

录入:edatop.com    点击:
正是由于芯片、材料和工艺技术带来的示波器带宽和采样率的快速提升,使得宽带实时示波器开始在射频信号的测试中发挥关键的作用。后续我们将介绍一些用实时示波器做简单射频、雷达脉冲、调频信号、调制器时延、宽带信号解调等的一些典型应用。

射频信号时频域综合分析

实时示波器性能的提升使得其带宽可以直接覆盖到射频、微波甚至毫米波的频段,因此可以直接捕获信号载波的时域波形并进行分析。从中可以清晰看到信号的脉冲包络以及脉冲包络内部的载波信号的时域波形,这使得时域参数的测试更加简洁和直观。由于不需要对信号下变频后再进行采样,测试系统也更加简单,同时避免了由于下变频器性能不理想带来的额外信号失真。

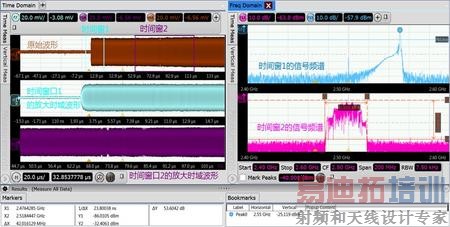

更进一步地,还可以借助于示波器的时间门功能对一段射频信号的某个区域放大显示或者做FFT变换等。下图是在一段射频脉冲里分别选择了两个不同位置的时间窗口,并分别做FFT变换的结果,从中可以清晰看出不同时间窗范围内信号频谱的变化情况。
