示波器使用专题之模板测试
录入：edatop.com 点击：
模板测试，也称pass/fail测试，基本上已经是示波器的标配；以下以鼎阳科技(siglent)的SDS2000X的机器使用来介绍模板测试的功能；

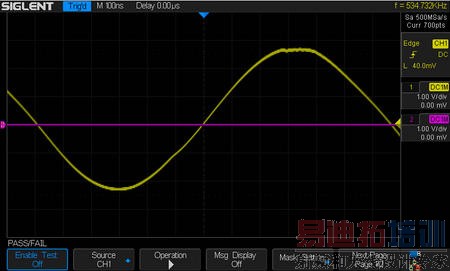

首先，把Enable Test设置为ON，如下图所示：

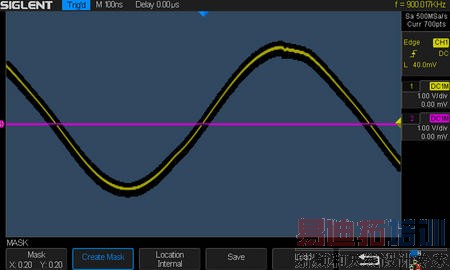

根据输入的参考波形，创建模板，也可是USB外设导入：

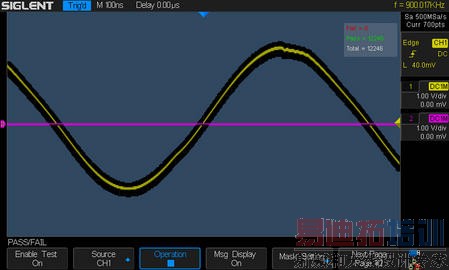

现在可以启动模板测试了：

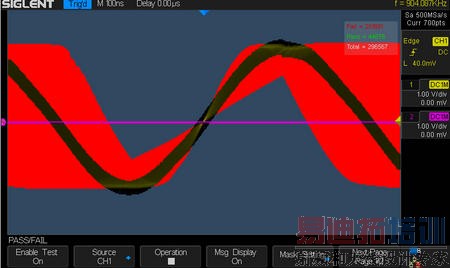

输入某些和参考波形有差异的信号，产生如下图所示的效果：

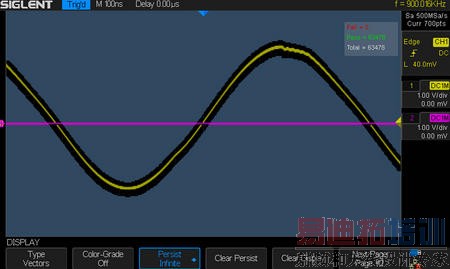

当触碰到模板时，fail帧数会计数，波形颜色会变为红色；打开波形无限余辉：
偶尔来一些触碰模板的波形，一直能显示在界面上，触碰模板的余辉也是红色显示，如下图所示：

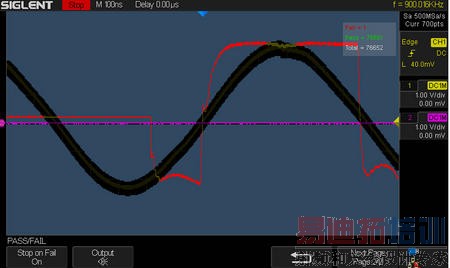

如果要捕捉第一个触碰模板的信号输入，可以开启fail to stop的功能，让第一个触碰模板的信号输入后，进入STOP，停下来可以让用户仔细观察：

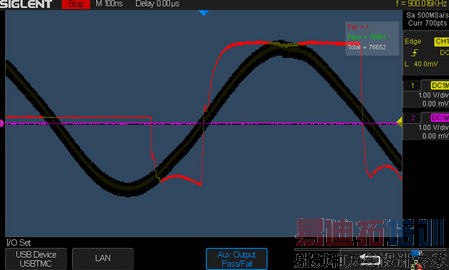

设置后BNC头可以输出测试的结果，设置如下：
如果pass，输出为高电平，如果fail，输出一个负脉冲；
