示波器使用专题之采样率
录入：edatop.com 点击：

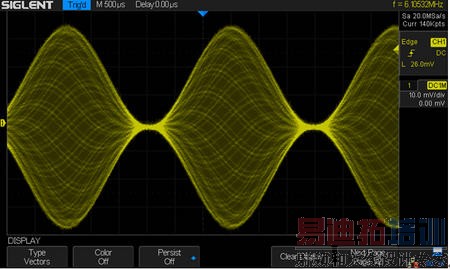

偶有客户，反应一个问题，说采用AM信号，感觉示波器显示不对，340Hz的基波，19MHz的载波，结果示波器采集到的如下：

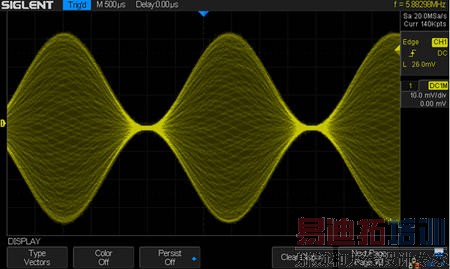

340Hz的基波，21MHz的载波，结果示波器采集到的如下：
可是，340Hz的基波，20MHz的载波，结果示波器采集到只剩下几条线在飘，如下所示：

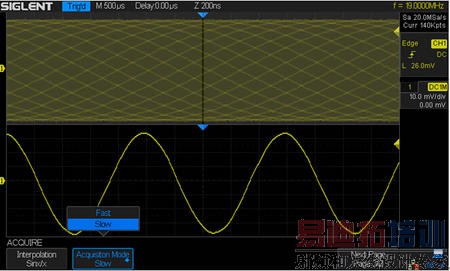

其实，这完全和采样率有关，如图所示，这时候的采样率只有20M，拿20M来采集21M和19M，采集到的为1M的频率，因为频率混叠，下图是19M的正弦波输入到示波器，示波器采样率为20M，打开ZOOM可以看到200ns时基下，信号的周期大概为5*200ns=1us，转化为频率约为1M，和理论一致：

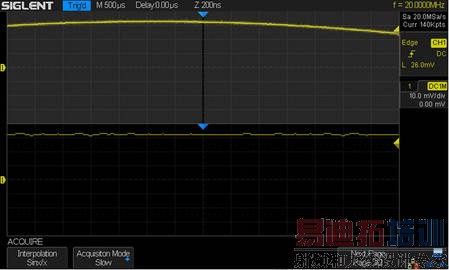

而20M采集20M的信号，理论上只剩下一条直线，但是采样频率和信号不是个同源的，所以会剩下两者的频差，就看到剩下几条线在飘，：
