示波器使用专题之各种采样方式

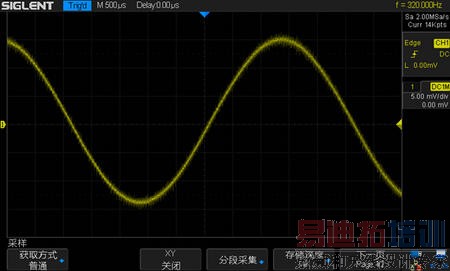

普通采样方式就不述，先看看峰值检测，峰值检测只在降采样下才生效，同样的信号在普通采样和峰值检测采样，分别如下两图所示，普通采样方式获取到的波形（特意降低示波器的 存储深度）：

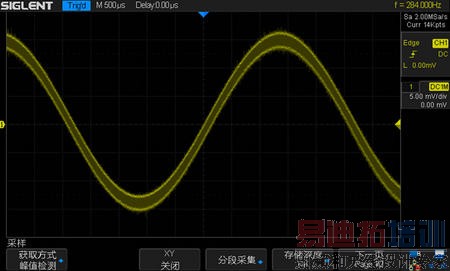

峰值检测采样方式获取到的波形：

真正体现峰值检测是在有窄脉冲的时候，举个例子，输入信号是一个50ns的正脉冲，在大时基下观察，采样率降低到比20KSa/s的时候，就有可能存在捕捉不到50ns的脉冲信号；

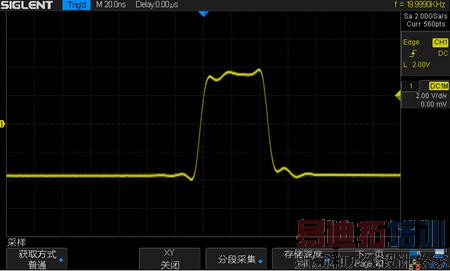

50ns的脉冲信号：

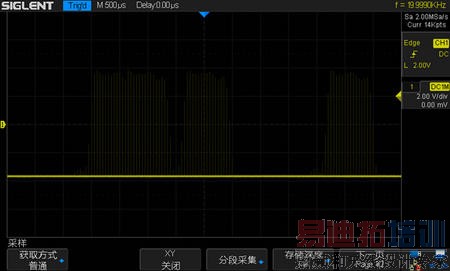

在采样率降到比脉宽的宽度小的时候，即这里是20M的时候就有可能采集不到该脉冲，这里更夸张一点，直接看2M的采样率，采集50ns的脉冲，发现有很多很多地方是采集不到的，如下图所示：

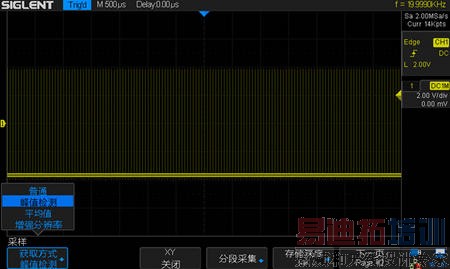

那现在看看峰值检测：

下面看看平均采样，顾名思义，平均采样就是多帧波形进行平均处理，我们用一个模拟的噪声进行观察，普通采样模式获取到的波形如下：

进行平均4次的结果：

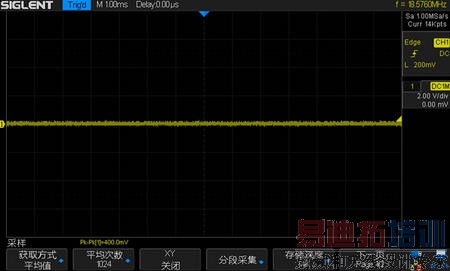

进行平均1024次的结果：

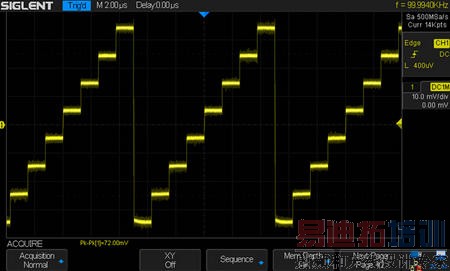

最后看看增强分辨率，增强分辨率采样模式能有效提高信噪比，虽然周期的波形看起来和平均采样模式很像，但是增强分辨率采样模式不依赖信号的周期性和触发点的稳定性，它是一帧内的一个处理，原始波形如下：

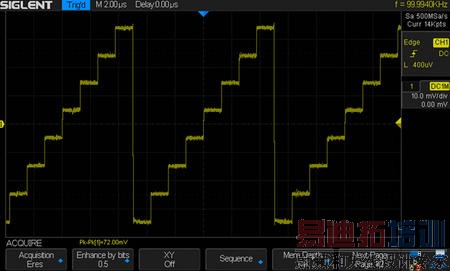

采用增强分辨率之后，变为如下：

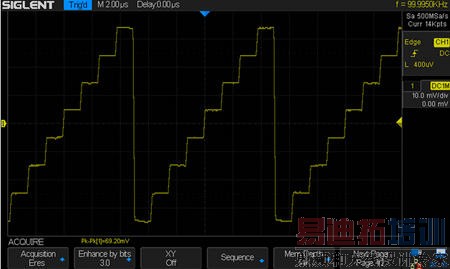

这是等效提高0.5位的情况，下图是SDS2000X所提供的等效提高3.0位采样到的波形：
