1. 示例： 测试多个信息娱乐屏幕信号的同步性
图1. 信息娱乐系统和示例测试系统由一个NI PXIe-8135控制器、NI PXIe-1085机箱和五个NI PXIe-1491 HDMI/ DVI分析仪组成。 请注意，您还可以使用NI联盟伙伴的PXI模块测试LVDS接口。
这里我们列举一个汽车测试的例子，该测试需要一个综合的高性能解决方案来确保信息娱乐系统多个屏幕的同步。 人的感官能够感觉到多个屏幕之间的轻微滞后以及音频和视频之间的口型同步延迟。 连续测试系统的这些方面非常有挑战性。 用于检测这些问题的测试系统需要具有多同步高清采集、同步和自动化功能。
该PXI测试系统由以下几部分组成：
- NI PXIe-1085机箱
- NI PXIe-8135控制器
- NI PXIe-1491 HDMI和移动高清分析仪—分别用于待测系统的每个多媒体链路
- （可选）Alfamation VA-01 LVDS分析仪—如果接口是LVDS，而不是DVI或HDMI，则需该模块
每个测试都需要把信息娱乐系统放到一个特定的输出，并使PXI系统自动运行测试。 这里考虑的是口型同步。

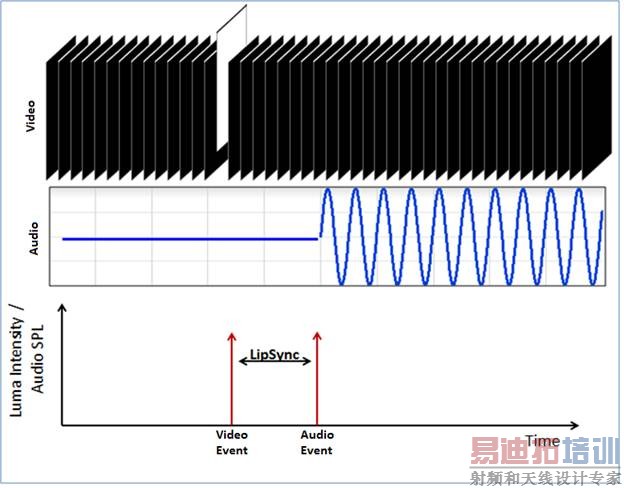

图2. 一个视频事件（白色方框）后面跟着一个音频事件（单音播放）
使用此类结构性内容可以自动检测音频和视频之间的滞后。
通过自动化待测设备、信息娱乐系统，生成如图2所示的口型同步延迟。然后PXI测试系统使用NI PXIe-1491来采集数据流，使用NI图像质量分析软件运行口型同步测试，得到毫秒级的音频-视频滞后。
图3. 您可以使用NI图像质量分析软件来测试口型同步，通过结构相似性指数度量(SSIM)等测量数据来分析图像质量以及通过用户定义的处理器来测试多屏同步。
现在主要信息娱乐系统制造商已经深刻体会到自动化对这些应用的作用日益重要，这是因为测试整个信息娱乐系统的复杂性和频率日益增加。 如果不采用自动化，完全测试信息娱乐系统可能需要数周时间和大量工时。 一个软件团队可能能够每两到三个星期为信息娱乐系统编译一次新软件栈，但由于需要的资源较多，一个公司不可能如此频繁地进行全面测试。 自动化的娱乐测试系统可在几小时内完成以前需要数周才能完成的测试。 因此，企业可以在每个软件栈编译完成后立刻进行测试，而不需要浪费几个月的时间等待测试。 此外，由于该系统可以很轻松地复制和调整，因此无论是高度紧迫的开发还是高吞吐量生产测试，不同软件栈的测试流程均可并行执行。
