选择数字化仪/示波器需要考虑的10个方面

录入:edatop.com    点击:

1. 带宽

带宽描述的是输入信号能够以最小幅值损失通过模拟前端的频率范围——从探针的针头或测试夹具到ADC的输入端。带宽通常规定为正弦输入信号衰减到其原始幅度的70.7%时的频率,该频率也称为-3dB点。

在一般情况下,建议数字化仪的带宽应至少是信号最高频率分量的两倍。

示波器和数字化仪通常用于测量诸如数字脉冲或其它具有尖锐边缘的信号的上升时间。这些信号由高频分量组成。为了捕捉信号的真实形状,我们需要使用高带宽的数字化仪。例如,一个10 MHz的方波是由一个10MHz的正弦波及无穷多的谐波组成。为了捕捉这个信号的真实形状,数字化仪的带宽必须足够大才能捕捉其中一些谐波。否则,信号会失真,导致测量不正确。

NI PXI-5152数字化仪的20 MHz噪声滤波器打开时采集的5 MHz方波

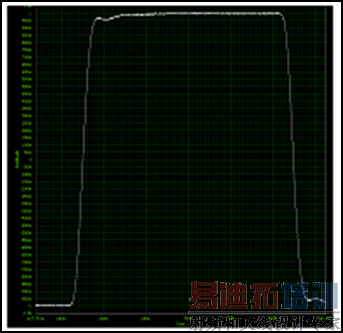

NI PXI-5152数字化仪的带宽设置为300 MHz时采集的5 MHz方波

图1:高带宽数字化仪对于捕获波形的高频分量非常重要


一般来说,可以使用下面的公式来根据上升时间(定义为从信号幅度的10%上升至90%的过渡时间)计算出信号的带宽。

Rise Time = 0.35 / Bandwidth

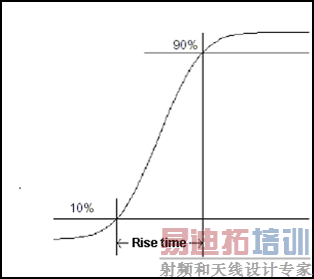

图2:上升时间定义为信号从幅值的10%上升到90%的时间。上升时间与带宽直接相关,可通过上面的公式在两者之间进行换算


理想情况下,数字化仪的带宽应为根据上述公式计算的信号带宽的三到五倍。换句话说,数字化仪的上升时间应该是信号上升时间的1/5至1/3,从而以最小的误差采集信号。您可以通过以下公式来推算出信号的实际带宽:



= 测量的上升时间,= 实际信号上升时间,= 数字化仪的上升时间

2. 采样速率

在上一节中,我们介绍了数字化仪或示波器的最重要指标之一¬——带宽。然而,如果采样率不够高的话,高带宽的性能就会大打折扣。


带宽描述的是正弦波能够以最小衰减进行数字化的最高频率,而采样率就仅仅是数字化仪或示波器中模数转换器(ADC)将输入信号数字化的时钟速率。请记住,采样率和带宽没有直接的关系。然而,通常情况下我们希望这两个重要指标之间具有这样一个关系:

数字化仪的实时采样率=3 4倍数字化仪的带宽

奈奎斯特定理指出,为了避免混叠,数字化仪的采样率至少需要为被测信号中最高频率分量的两倍。然而,采样速率刚好等于最高频率分量的两倍并不足以准确地再现时域信号。为了准确地数字化输入信号,数字化仪的实时采样率应至少为数字化仪带宽的三到四倍。下面的图可以帮助您理解其中的原因。观察下面的图,想想您希望在示波器上看到什么样的数字化信号。

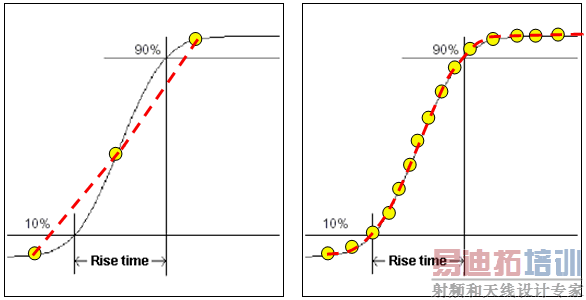

图3:右图显示了具有足够高采样率的数字化仪能够准确地重构信号,从而实现更精确的测量

虽然这两种情况下通过前端模拟电路的实际信号是相同的,但是左侧的图像处于欠采样状态,即数字化的信号失真了。另一方面,右侧的图像具有足够的取样点,能够精确地重建信号,从而使测量更精确。由于清晰地表示信号对于时间域应用,如上升时间、过冲或其它脉冲测量来说非常重要,因此具有更高采样速率的数字化仪无疑是这些应用的不二之选。

3. 采样模式

采样模式主要有两种——实时采样和等效时间采样(ETS)。

上一节讨论的就是实时采样率,它描述了ADC的时钟速率,规定了单次采集输入信号的最大速率。另一方面,等效时间采样就是基于一系列在单次模式下采集的触发波形来重建信号的一种方法。 ETS的优势是它提供了较高的有效采样率。但是,它的缺点是需要较长的时间,并且只适用于重复信号。请注意,ETS并不会增加数字化的模拟带宽,仅适用于当您需要以更高的采样率重构信号的情况。 ETS常见的一种实现是随机交错采样(RIS),下表中列出的大多数NI数字化仪均具有该功能。

4. 分辨率和动态范围

如上所述,数字示波器和数字化仪都通过ADC将模拟信号转换为数字信号。ADC返回的比特数就是数字化仪的分辨率。对于任意给定的输入范围,以数字方式表示信号的可能离散电平点数为2b,其中b是数字化仪的分辨率。当输入范围分成2b级时,数字化仪可检测的最小可能电压就表示为(输入范围/2b )。例如,一个8位数字化仪把10 Vpp的输入范围分为28=256级,每级39毫伏,而24位的数字化仪则将相同的10 Vpp输入范围分为224 = 16,777,216级,每级596 nV(比8位数字化仪约小65,000倍)。



使用高分辨率数字化仪的其中一个原因是测量小信号。有人会问,为什么不直接使用较低分辨率的仪器和较小的电压范围来“放大”信号,从而测量小电压?原因在于,许多信号同时具有小信号和大信号分量。使用较大的输入范围可以测量大信号,但此时小信号将会变成大信号的噪声。另一方面,如果使用很小的电压范围内,那么就会使大信号削波,导致测量失真和无效。因此,对于涉及动态信号(同时具有大小电压分量的信号)的应用,就需要使用具有宽动态范围(数字化仪在大信号存在的情况下测量小信号的能力)的高分辨率仪器。



传统示波器通常使用具有8位分辨率的ADC,这对于涉及频谱分析或动态信号(如调制波形)的应用是不够的。一个更高性能的示波器将有助于许多应用顺利实现。

5. 触发

通常情况下,示波器和数字化仪用于基于特定事件的信号采集。仪器的触发功能可允许您隔离该事件,并在事件发生前后捕获信号。大多数数字化仪和示波器包括模拟边沿、数字和软件触发。其他触发选项包括窗、滞后和视频触发。

高端数字化仪具有很短的触发间重置时间,从而可实现多记录采集模式,在该模式下,数字化仪在获得给定的触发信号后开始采集一定点数的数据,然后快速重置,并等待下一个触发。快速重置特性确保了数字化仪不会错过任何事件或触发。多记录模式对于捕获和存储仅我们需要的那部分数据非常有用,这样可以优化板载内存的利用并限制PC总线的活动。

6. 板载内存

很多时候,数据是通过数字化仪或示波器传送到PC进行测量和分析。尽管这些仪器能够以其最大速率(通常在几GS/s范围内)进行采样,但是数据传输到PC的速率却受到PCI、LAN、GPIB等连接总线的带宽的限制。虽然目前这些总线都无法提供GS/s级的速率,但随着PCI Express和PXI Express实现了GB/ s级的数据速率,这已经不是一个问题了。



如果接口总线无法以与采样率相同的速率持续传输数据,那么板载内存可以使仪器以最大的速率采集信号,并将数据发送到PC进行处理。

容量大的内存不仅可以增长采集时间,还提供了频域方面的优势。最常见的频域测量是快速傅立叶变换(FFT),用于显示信号的频率分量。如果FFT具有更高的频率分辨率,就可以轻松地检测到离散频率。

根据上面的公式,有两种方法可以优化频率分辨率——降低采样率或增加FFT的点数。降低采样率通常不是理想的解决方案,因为这意味着频率范围也会随之减小。在这种情况下,唯一的解决办法就是增加FFT的采样点数,这需要更大容量的板载内存。


图4:更大容量的板载内存可以使您以更高的采样率在更长的时间内采集更多数据点。在计算FFT时,采样点数越多,频率分辨率越高

7. 通道密度

购买示波器或数字化仪时应考虑的一个重要因素是仪器的通道数或者通过同步多台仪器来扩展通道的能力。大多数示波器具有两到四个通道,每个通道以一定的速率同时采样。在使用数字化仪的所有通道时,需要注意哪些因素会对采样率产生影响。这是由于一种称为时间交错采样的常用技术,该技术通过将多个通道交错来实现更高的采样率。如果数字化仪或示波器使用这种方法,而您正在使用所有通道,则您可能无法获得最大采集速率。

所需的通道数完全取决于您的具体应用。通常情况下,传统的两到四个通道可能不能够满足特定应用的需求,在这种情况下,您有两种选择。第一种是使用更高通道密度的仪器,如8通道(同步)NI PXI-510512位60 MS / s 60 MHz数字化仪。如果您无法找到符合您分辨率、速度和带宽要求的仪器,这时您应该考虑采用一个可以让您通过紧密同步来扩展测试系统并允许触发器和时钟共享的平台。虽然由于高延迟、有限的吞吐量和需要外部电缆连接,要通过GPIB或LAN来同步多个台式仪器几乎是不可能的,但是PXI却提供了一个出色的解决方案。 PXI是一个行业标准,可将一流的同步技术添加到当前较高速率的总线上,如PCI和PCI Express。

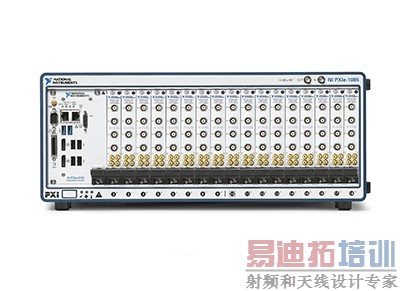

图5:使用同步技术可以实现高通道数数字化仪。上面的图片显示了一个可提供多达68个通道的系统。此外您还可通过同步多个机箱来实现更高的通道数

多台设备的同步是许多应用的关键需求,这往往会增加软件开发时间。但是基于同步和存储核心(SMC)架构的NI数字化仪可以利用NI-TClk技术帮助工程师以最少的精力实现精确的同步。 NI-TClk提供了用于多个NI数字化仪、任意波形发生器、高速数字I/ O设备同步编程的高层接口。此外,此类数字化仪还提供了各种预先编写的实例,用于执行这一类型的同步,帮助您更轻松进行开发。以下是在LabVIEW环境中编程多个PXI数字化仪以实现均相同步所需的三个函数(niTClk Configure for Homogeneous Triggers、niTClk Synchronize和niTClk Initiate):

8. 多仪器同步

几乎所有的自动化测试和许多台式应用都会需要使用多种类型的仪器,如示波器、信号发生器、数字波形分析仪、数字波形发生器和开关。

PXI和NI模块化仪器固有的定时和同步功能可让您无需外部电缆即可同步所有这些类型的仪器。例如,您可以集成数字化仪 (如NI PXI-5122)和任意波形发生器(如NI PXI-5421)来执行参数扫描,这对于表征待测设备的频率和相位响应非常有用。整个扫描可以自动化进行,从而避免了对示波器和信号发生器进行手动设置以及随后的离线分析。使用PXI模块化方法可大幅加快您的开发速度,并可让您专注于结果,而不是获得这些结果所需的繁琐步骤,进而提高您的工作效率。

9. 信号混合功能

T-CLK技术可使您在单个PXI机箱内创建高达136个同步通道的系统或者使用多个机箱实现多达5000个通道(如上一节所述)。举例来说,NI数字化仪可以通过T-CLK技术与信号发生器、数字波形发生器和数字波形分析仪同步来构建混合信号系统同步。

图6:上面的VI是一个已针对混合信号示波器(模拟和数字输入)功能进行配置的应用程序。此外,还可以添加数字或模拟输出功能到该程序中,而且所有仪器仍然保持同步。


您还可以使用具有任意波形发生器和数字波形发生器/分析仪的模块化PXI数字化仪来构建一个完整的混合信号应用,同时使用示波器和逻辑分析仪的功能,而不仅仅是实现一个具有有限数字功能的混合信号示波器。

10. 软件、分析功能和自定义化

在选择您应用所需的模块化数字化仪或独立式示波器时,确定相应的软件和分析功能是非常重要的,这个因素可帮助您在两台仪器之间做出选择。


独立式示波器的功能由厂商定义,而数字化仪则是由用户定义,可帮助用户灵活地满足应用需求。台式示波器提供了许多工程师通常需要的标准功能。但您可以想像,这些标准功能并也不能解决所有应用,特别是自动化测试应用。如果您需要定义示波器的测量功能,可以选择模块化数字化仪,而不是一个具有固定功能的独立式示波器,模块化数字化仪既可帮助您利用PC架构,而且还可允许您根据具体需求定制应用程序。



NI数字化仪可使用免费的NI-SCOPE驱动软件完全编程。该驱动程序包含了50多个预先写好的范例程序,重点展示了NI数字化仪的全部功能,内含的NI-SCOPE软件前面板提供了类似于示波器的熟悉界面。同一个硬件可以使用NI LabVIEW、LabWindows/CVI、Visual Basic和.NET等编程语言针对各种应用进行编程,实现常见测量和自定义测量。该驱动程序还可在LabVIEW环境内支持基于快速配置的函数。

图7:您可以将NI示波器与NI LabVIEW抖动分析工具包相结合,在NI LabVIEW中进行信号完整性测量。.

11. 下一步

虽然模块化数字化仪和独立式示波器都可用于采集电压信号,但这两种仪器具有各自的优势。然而,上述讨论的因素对于购买合适的仪器至关重要。事先考虑好应用需求、成本限制、性能和未来扩展性可以帮助您选择最符合您所有需求的仪器。
