初学者福音！手把手教你测量识别节能灯波形
录入：edatop.com 点击：
什么是波形？波形就是物理量如电压电流随时间变化的数值用坐标图表示出来，看波形的形状就能很容易判断电路的工作状态。但是业内有很多的朋友，可以做出不错的灯，要讲出道理就有点难度了，同时也有很多新手上路，调试确是难题，今天电子元件技术网就带大家学习如何测量识别节能灯波形。
第一个波形是：

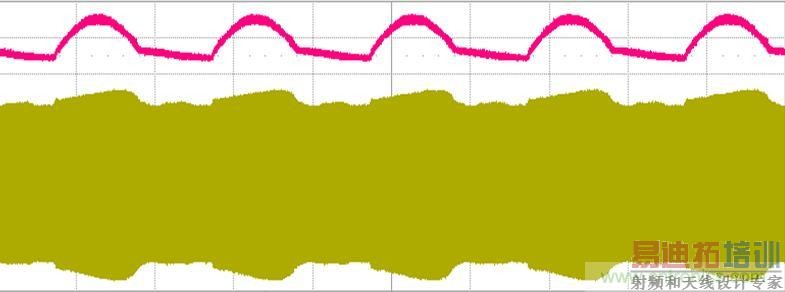

节能灯工作时线电压和灯电流的关系波形，红色的是电解电容两端的电压波形，黄色的是灯电流波形！
测量仪器：力科示波器
测量方法：用电压探头接在电解两端，用电流探头套在灯管的一端，同时看二者的波形。
我们可以看到：灯电流的跟着线电压走，灯电流的峰值和有效值的比值就是波峰比，线电压的波动大，灯电流的波动也大，为了减少灯电流的波动，也就是波峰比，那么就必须减少线电压的波动，也就是纹波！
红色的电压波形上升时，电解电容在充电，下降时在放电！
示波器可以显示灯电流的有效值，我们按照这个有效值来调整灯管的电流！
调节的元件是：主要的就是谐振电感！

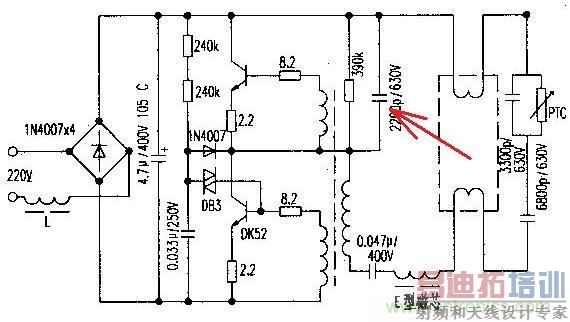

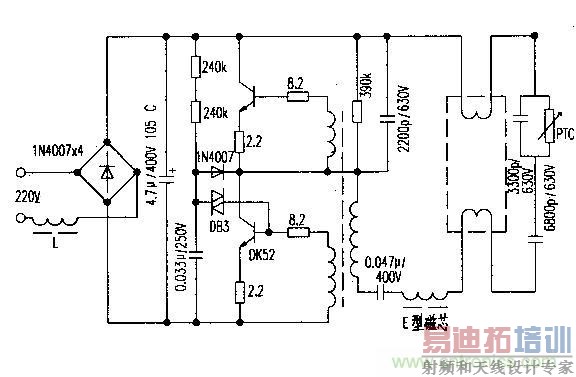

电路以这个电路图为例，为了节约时间，我就不另外画电路图了，节能灯的电路大同小异！特殊改动的地方我另外画部分电路图！

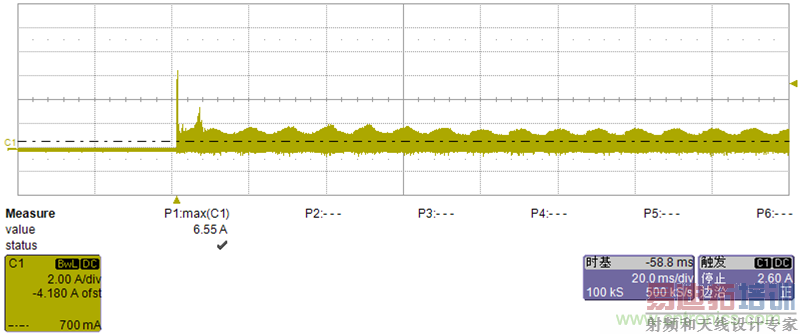

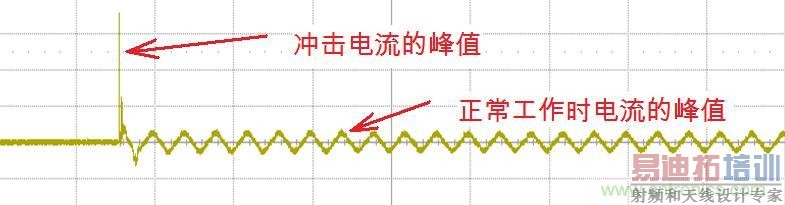

第二个波形是：在启动的一刹那，输入电源线上冲击电流的波形！我们可以看到，在开机的瞬间，峰值电流比正常工作的电流大很多倍！
测试方法：用示波器的电流探头套在电源线的其中之一端，用单触发的功能，测得开机瞬时的电流，这个电流也是开机时给电解电容的最大充电电流！这个电流值在做工程使用时，提供给施工方，作为选择导线截面积的参考数据！还可以提供给电解电容厂家做使用条件参考！

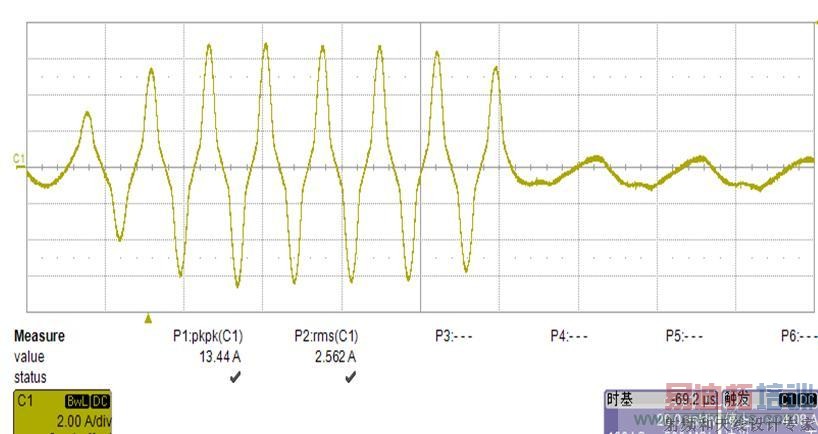

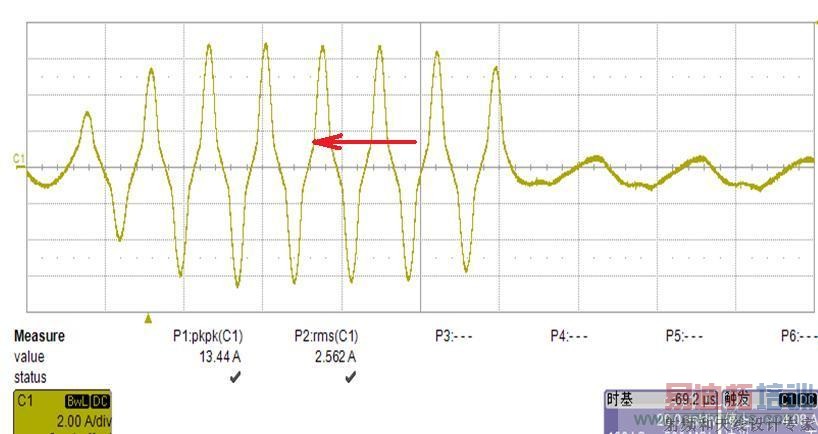

这是电感在灯启动时的电流波形，启动后，电流的数值大大减小，这也是三极管的峰值电流数值，如果数值超三极管的安全范围，将会烧坏三极管的！很多工程师不知道，烧了三极管就怪三极管厂家的质量不好，冤枉了三级管厂家、换一家三极管厂家照样烧，三极管厂家敢怒不敢言，还在自己的身上找毛病。
需要说明的是，这个电感已经饱和了，正确的波形应该是正弦波，而这个是有尖峰的，在尖峰形成的时刻，就是转弯的地方，就是电感开始饱和的时刻！用红色肩头指出，每个周期都一样！
电感如果饱和过深，就造成饱和后三极管冲击电流过大，如果三极管的电流余量不足，就会在启动时烧三极管，所以很多公司的产品用大一号的三极管来增加可靠性，就是这个道理！

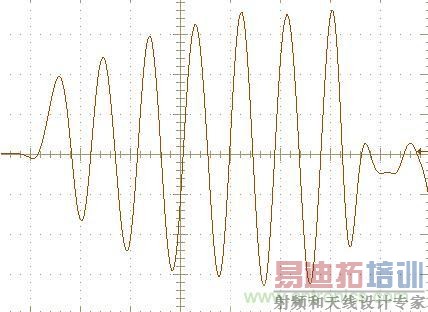

下面请大家看看没有饱和的启动电感的电流波形。可以看到，电流在均匀变化，没有突变或突然升高的现象！
贴上续流电容的波形，红色箭头所指的就是所谓的续流电容！

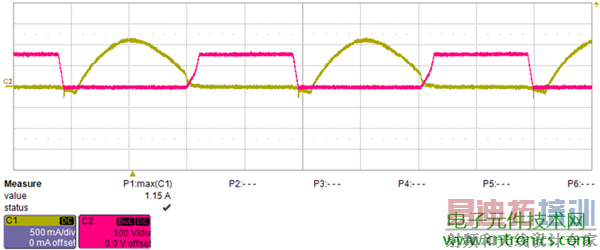

黄色的就是续流电容的电流波形，红色的是下管CE间的电压波形！
大家可以发现这个电容在三极管开通和关闭的瞬间才起作用的！因为在此时才有充放电的电流存在。
这里有朋友会问：红色箭头所指的电阻有什么作用？为什么需要这个电阻？取下这个电阻，好像电路也能工作？
这是为了在关灯后放掉电容里多余的电，在工作中由三极管导通时充放电，关灯后，如果电容有电，在短时间再次开灯时，电容里面有多余没有放完的电，电容在启动的周期就会失去充放电作用，可能会对三极管有较大的冲击，严重时导致损坏三极管！这个电阻就是这个作用。

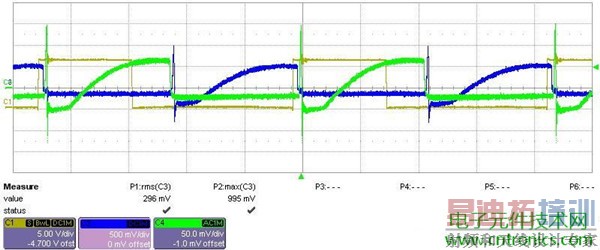

黄色的是初级电流的波形，其他两个是次级电压波形。
箭头所指之处就是饱和点，大家可以看到，在到达饱和以后，次级的电压几乎降到零了，这就是饱和以后，变压器就失去耦合的作用了，等于是一组空线圈了！电流在增加，可是感应电压却几乎降到0了。

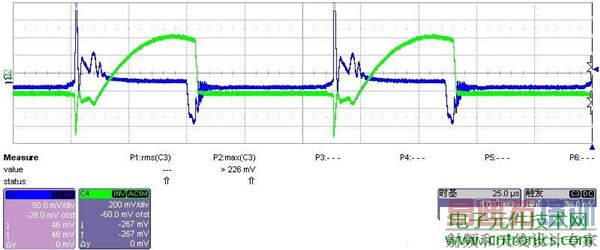

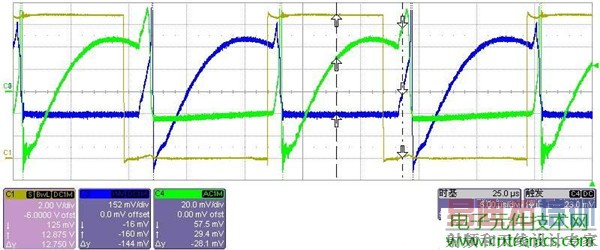

从左向右数的第一组箭头所指之处是进入饱和点，大家可以看到黄色的电流向反方向逐渐增大，进入保护点后，蓝色的和绿色的次级线圈的电压波形几乎是0了，说明变压器已经没有耦合了，已经进入了饱和区了，次级没有电压，意味着三极管没有驱动信号，考问大家一下，这时两个三极管处于什么状态？

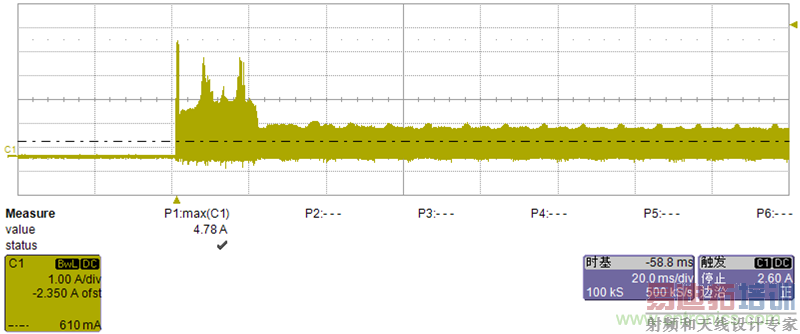

这是在启动的时候抓的三极管的电流波形，大家可以看到，在启动的一刹那，通过三极管的电流的值很大，等灯亮了以后，电流就小了，问大家一个问题，在启动时，为什么三极管电流很大 为什么三极管的电流上有纹波调制的？哪里来的？这是由于刚启动灯管没击穿处于谐振状态所以电流大，有纹波是整流后电解两端电压的高低起伏所致。
这也是三极管集电极电流的波形，这个波形和前一个有什么不同？为什么有这些不同的？简单点说就是前一个波形是没有加预热电路时，后一个是加了预热电路。

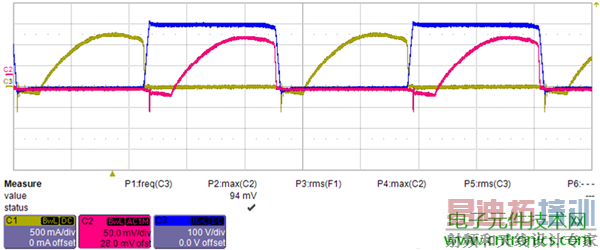

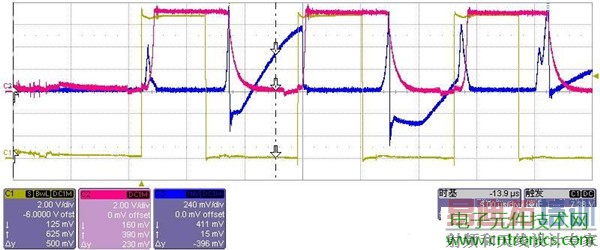

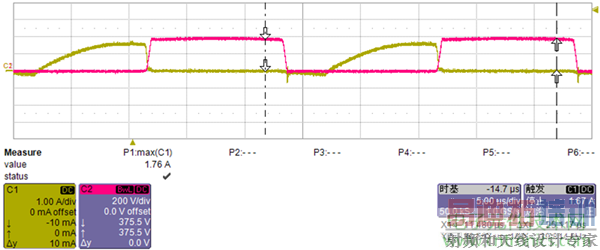

让我们继续三极管的波形：主要是集电极电流和电压的波形！
这是线电压过低时的三极管的波形！

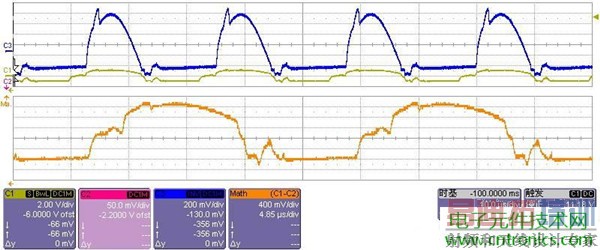

这里加上了EB结的电压波形。
下面是一组三极管的错误波形，需要进行再调试电路参数的波形！
