电源测量小贴士(三): 高压AC电路开机测试

录入:edatop.com    点击:

  本系列博文覆盖了电源测试的全程,在本篇博文中,我们将介绍第一次遇到高电压时进行原型测试的各个步骤。此外,我们将为您推荐完成这些任务所需的最佳仪器。

  在第一次开机过程中,我们先把高压阶段与低压阶段隔开。我们建议使用具有限流功能的AC电源。一旦选择了AC电源,先从设计的最低AC电压入手,这是一个关键步骤,有助于减少重大熔断风险,如焊接不良、组装差或PCB设计错误等潜在问题导致的熔断。

  现在开始测量AC输入电压和电流。我们建议使用相应等级的差分探头和电流探头。如果您使用钳夹电流探头测量未负载系统吸收的低AC输入电流,实际上您会提高探头看到的电流。为此,把线路导体简单地多次循环通过钳夹。记住,要把电流读数除以圈数。

  现在准备就绪,被测器件即将通电。但在通电前,应在AC输入上使用示波器或功率分析仪,并启用记录功能,确保捕获涌入电流和瞬态事件。我们建议使用PA1000功率分析仪,这是为快速、高效、准确地测量功耗而优化的。这台功率分析仪还提供了涌入电流模式,测试电流涌入期间的峰值。

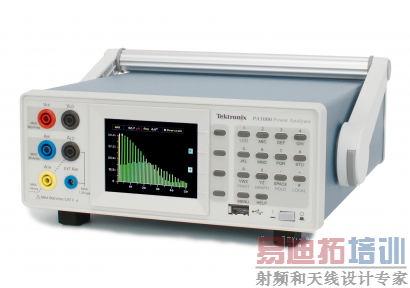

  功率分析仪,如PA1000,可以简便地完成AC电路开机测试。

  如果您想记录启动电流,可以使用拥有连续记录功能的功率分析仪。在开机过程中发生灾难性故障时,这有助于保存数据,因此我们强烈推荐这种作法。

  需要更多的洞察力 可以使用DPOPWR示波器软件,其提供了全面功率分析套件,可以帮助您在开机过程中测量和调试输入AC功率参数。

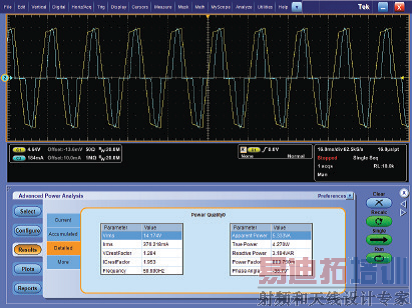

  这是使用DPOPWR或MSO5000B示波器进行AC功率分析的实例。

  一旦检查了各个项目,现在可以启用低压控制电路,全面了解相关信息。

  敬请关注后续博文,了解检查控制逻辑有关的各个步骤。
