TSP-Link―TSP控制基础

测试设置

对于这项测试，仪表通过TSP-Link连接，2602型仪表作为控制主机。这种测试没有使用触发模式，只有一个逐行执行的测试脚本。在一个可以使用TSP-Link的系统中，一定要有一个仪表(连接到通信总线如GPIB或Ethernet的单元)作为控制主机。TSP脚本在控制主机上运行，并控制从属单元，也就是说，用相同的脚本程序控制这两台仪表。

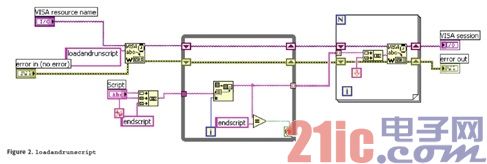

图1 装载运行脚本

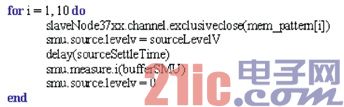

图2 TSPmem_pattern循环实例

在这种测试方法中，“表格”的概念被引入。在TSP中这仅仅表示一个变量。但是，这个变量是一个数据数组，在本例程中，指通道的列表。

mem _ pattern = {2001, 2002, 2003, 2004,2005, 2006, 2007, 2008, 2009, 2010}

TSP脚本使用循环来索引数组中的每一个通道。多种TSP开关命令，如channel.open 和 channel.exclusiveclose会被使用，同时还有各种源和测量命令，如smu.source.rangev，smu.measure.i，和smu.source.levelv。

Test Results

测试结果

使用源和测量功能，可以达到360通道/s的测试速度。

测试总结

执行TSP基本功能可以获得1.5倍的吞吐量提升。一些功能如用于循环或缓冲器的TSP-Link可以减少GPIB总线通信量，加快TSP速度。
