日置(HIOKI)?功率计PW3337应用实例

2013新款功率计PW3337(3ch功率计)，能够2台同时作为6ch的功率计使用。使用2台功率计分别测量输入和输出。更有免费PC应用软件可进行运算!

实现平价化高精度6ch功率计应用方案。HIOKI新创的6ch功率测量新模式。

PW3337的特点回顾

■ 电压·电流·功率基本精度：±0.15%

■ 直接输入最大额定：AC/DC 1000V/65A

■ 测量频率：DC，0.1Hz~100kHz

■ 大电流测量：直接输入方式最大65A

■ 低损耗电流输入：输入电阻1mΩ以下

■ 标配谐波测量：对应IEC610004-7

■ 低功率因数也可高精度测量：变压器/马达的空载试验

■ 最大可测量AC5000A：标配外部传感器输入端子

应用

PW3337(3ch型)从DC、单相2线到三相4线皆可测量

用于马达、变频器、功率调节器、电源等的研发/生产

用于工业机器或空调机器等的生产类、家电类等的节能性能的把握和确认

PW3337 PC应用软件可在日置主页(www.hioki.cn)中免费下载使用。

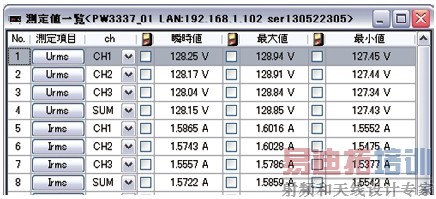

测量值显示

可显示电压、电流、功率及其他测量项目，各ch的最大值、最小值、平均值、瞬态值等共计64项

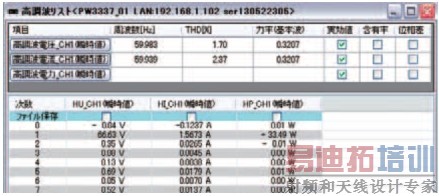

谐波项目显示

显示各ch的谐波(有效值、含有率、相位差)最多50次

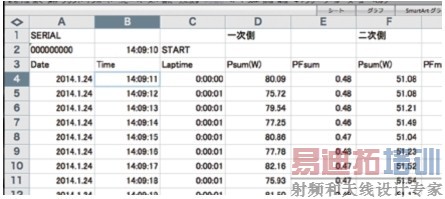

间隔记录

测量项目能以每次最快1s的速度记录到CSV文件。最多可同时记录100项以上

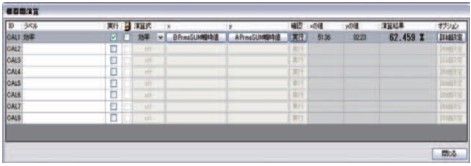

ch间运算

可进行机器间，ch间的参数运算。2个参数间的除四则运算以外，还内置有效率运算(输出/输入)、阻抗运算(功率÷电流2)等运算功能

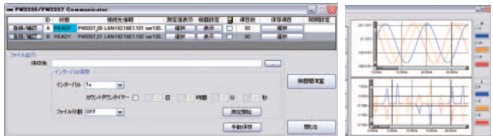

PC应用界面，除获取间隔数据的各种设置外，远程亦可设置PW3337的主机。PC界面安装了波形观测等功率测量必须的丰富功能

6ch测量的应用例

测量三相变压器的输入、输出

测量变频器的输入、输出

太阳能功率调节器的测量

最多8台同时用于产线的评估试验 等

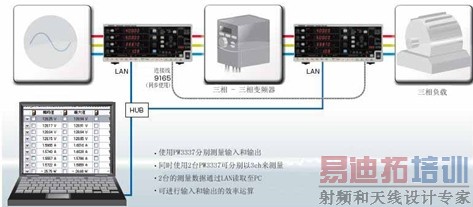

三相变频器测量例
