指针式万用表的结构

　　下面结合MF47型万用表，介绍一下指针式万用表的结构。

　　MF47型万用表是一种高灵敏度、多量程的便携式整流系仪表，能完成交直流电压、直流电流、电阻等基本项目的测量，还能估测电容器的性能等。MF47型万用表外形如图1所示，背面有电池盒。

　　①表头：表头是万用表的重要组成部分，决定了万用表的灵敏度。表头由表针、磁路系统和偏转系统组成。为了提高测量的灵敏度和便于扩大电流的量程，表头一般都采用内阻较大、灵敏度较高的磁电式直流电流表。另外，表头上还设有机械调零旋钮，用以校正表针在左端的零位。

　　万用表的表头是一个灵敏电流表，电流只能从正极流入，从负极流出。在测量直流电流的时候，电流只能从与“＋”插孔相连的红表笔流入，从与“－”插孔相连的黑表笔流出；在测量直流电压时，红表笔接高电位，黑表笔接低电位，否则，一方面测不出数值，另一方面很容易损坏表针。

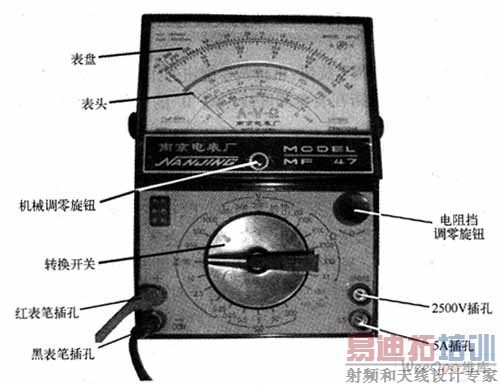

　　图1 MF47型万用表的外形

　　②表盘：表盘由多种刻度线以及带有说明作用的各种符号组成。只有正确理解各种刻度线的读数方法和各种符号所代表的意义，才能熟练、准确地使用好万用表。MF47型万用表的表盘如图2所示。

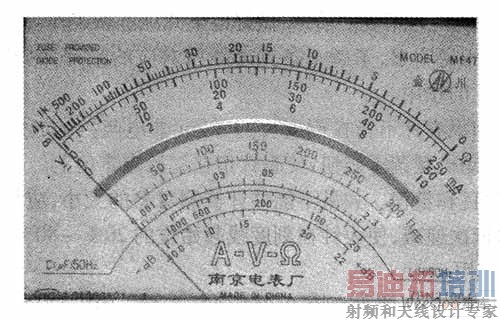

　　图2 MF47型万用表表盘

　　表盘上的符号A－V－Ω表示这只表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端表示零，左端表示∞，刻度值分布是不均匀的。符号“－”表示直流，“～”表示交流，“≈”表示交流和直流共用的刻度线，hFE表示晶体管放大倍数刻度线，dB表示分贝电平刻度线。

　　③转换开关：转换开关用来选择被测电量的种类和量程（或倍率），是一个多挡位的旋转开关。MF47型万用表的测量项目包括：电流、直流电压、交流电压和电阻。每挡又划分为几个不同的量程（或倍率）以供选择。

　　当转换开关拨到电流挡，可分别与五个接触点接通，用于500mA、50mA、5mA、0mA和50μA量程的电流测量；同样，当转换开关拨到电阻挡，可用×1、×10、×100、×1k、×10k倍率分别测量电阻；当转换开关拨到直流电压挡，可用于0.25V、1V、2.5V、10V、50V、250V、500V和1000V量程的直流电压测量：当转换开关拨到交流电压挡，可用于10V、50V、250V、500V、1000V量程的交流电压测量。

　　④机械调零旋钮和电阻挡调零旋钮：机械调零旋钮的作用是调整表针静止时的位置。万用表进行任何测量时，其表针应指在表盘刻度线左端“0”的位置上，如果不在这个位置，可调整该旋钮使其到位。

　　电阻挡调零旋钮的作用是，当红、黑两表笔短接时，表针应指在电阻（欧姆）挡刻度线的右端“0”的位置，如果不指在“0”的位置，可调整该旋钮使其到位。需要注意的是，每转换一次电阻挡的量程，都要调整该旋钮，使表针指在“0”的位置上，以减小测量的误差。

　　⑤表笔插孔：表笔分为红、黑两支，使用时应将红色表笔插人标有“十”号的插孔中，黑色表笔插入标有“－”号的插孔中。另外，MF47型万用表还提供2500V交直流电压扩大插孔以及5A的直流电流扩大插孔。使用时分别将红表笔移至对应插孔中即可
